18层剪力墙结构住宅楼结构施工图cad墙体配筋图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.55kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该附件为浙江某小区住宅楼,为地上18层,地下一层,结构总高度为55.55米,建筑设计结构形式为剪力墙结构,基础为桩基础,不考虑抗震。

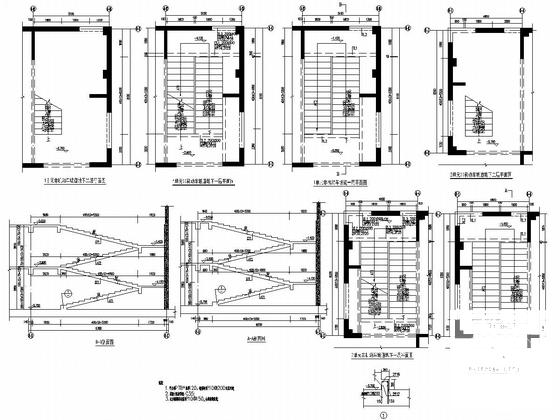

该资料包含: 结构设计说明 、桩位平面图、基础 平面布置图 、基础底板结构图、墙体配筋图、梁配筋图、板配筋图、楼梯结构图等共23张图纸。

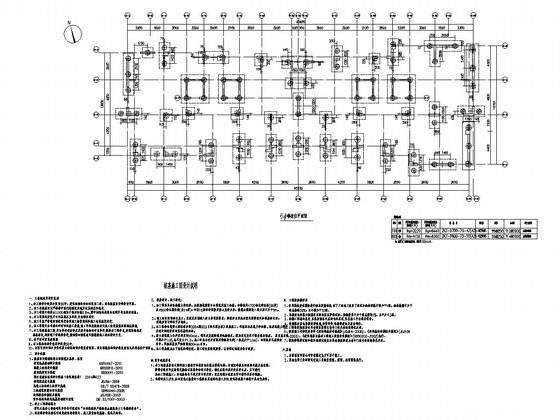

6#楼桩位平面图

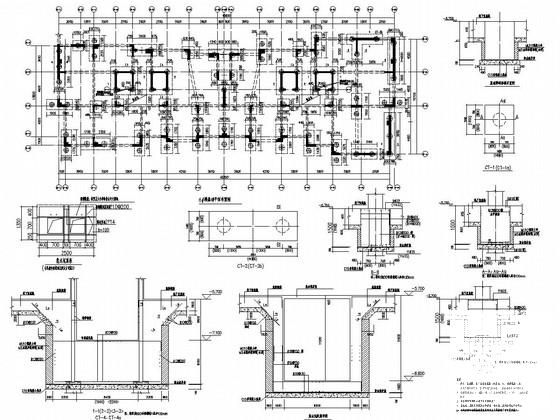

6#楼基础底板结构图

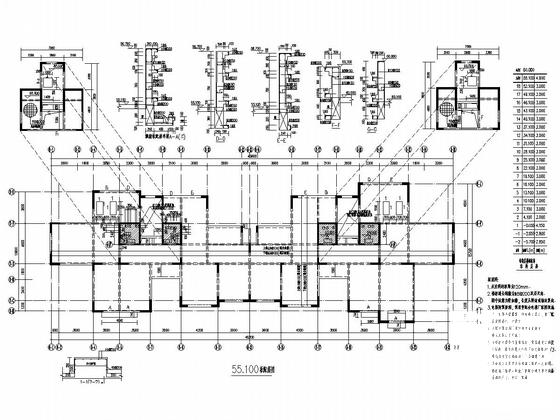

55.100板配筋图

6#楼非机动车坡道详图

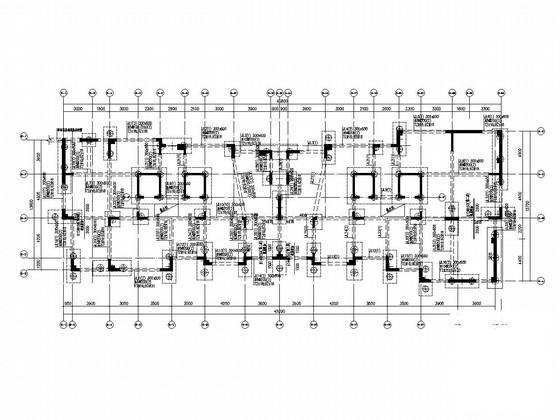

4.100至49.100梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙施工图设计说明 - 1
    剪力墙施工图设计说明 - 1
  • 剪力墙施工图设计说明 - 2
    剪力墙施工图设计说明 - 2
  • 剪力墙施工图设计说明 - 3
    剪力墙施工图设计说明 - 3
  • 剪力墙施工图设计说明 - 4
    剪力墙施工图设计说明 - 4
  • 剪力墙施工图设计说明 - 5
    剪力墙施工图设计说明 - 5
  • 剪力墙施工图设计说明 - 6
    剪力墙施工图设计说明 - 6
以上是部分截图,请下载附件后查看完整高清内容
