26层剪力墙结构住宅楼结构施工大样图cad墙柱大样说明

  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.66kN/平方米
  • 地下室功能:车库
  • 参考图纸:56张

附件详情

该项目是广东住宅楼项目,地下室一层为汽车库,二层及以上为住宅。房屋高度约为83.600m,地上26层,剪力墙结构,地下1层,基础为机械钻(冲)孔灌注桩,基础设计等级为乙级,抗震设防烈度为7度。
该资料包含:结构设计总说明,墙柱大样说明,墙柱定位图,板平面图,梁平面图,结构墙身大样,核心筒楼梯大样图,钢筋混凝土梁配筋平法表示说明,共计56张图。

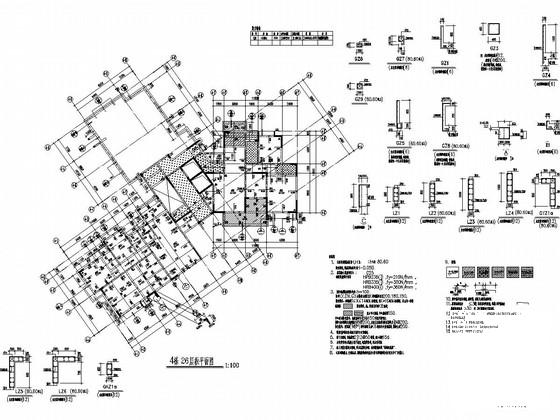

26层板平面图

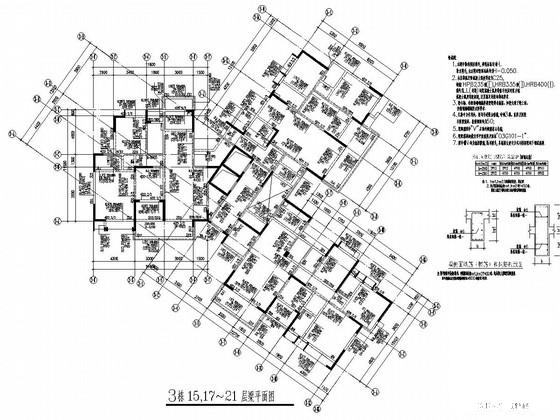

15,17~21层梁平面图

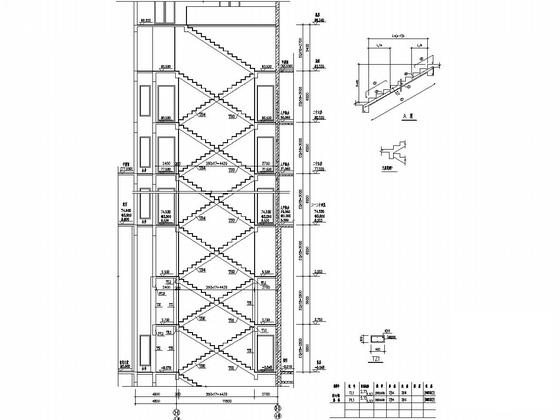

楼梯图

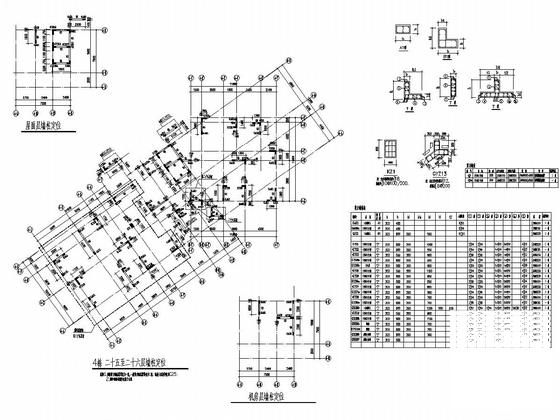

二十五至二十六层墙柱定位

墙柱大样说明

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 26层剪力墙结构住宅楼结构施工大样图cad墙柱大样说明 - 1
    第 1 张图
  • 26层剪力墙结构住宅楼结构施工大样图cad墙柱大样说明 - 2
    第 2 张图
  • 26层剪力墙结构住宅楼结构施工大样图cad墙柱大样说明 - 3
    第 3 张图
  • 26层剪力墙结构住宅楼结构施工大样图cad墙柱大样说明 - 4
    第 4 张图
  • 26层剪力墙结构住宅楼结构施工大样图cad墙柱大样说明 - 5
    第 5 张图
  • 26层剪力墙结构住宅楼结构施工大样图cad墙柱大样说明 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
