3层框架结构幼儿园结构施工CAD图,基础详图,平面布置图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该附件为江苏某幼儿园,地上三层,高度为12.3米,结构体系为钢筋混凝土框架结构,基础为独立基础,6度设防。
该资料包含: 结构设计说明 、基础 平面布置图 、基础详图、柱配筋图、结构平面图、梁配筋图、板配筋图、节点详图等共18张图。

C、D区二层结构平面图

C、D区三层板配筋图

C、D区 节点详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

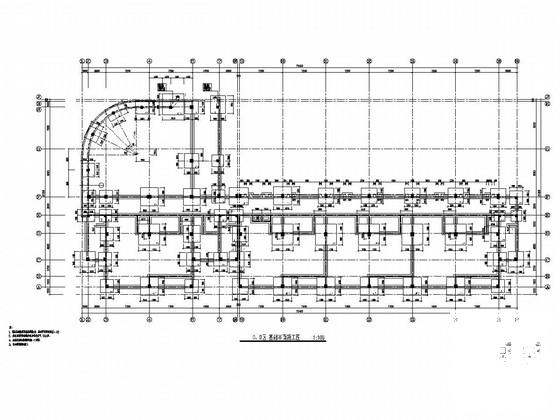

  • 基础施工平面布置图 - 1
    基础施工平面布置图 - 1

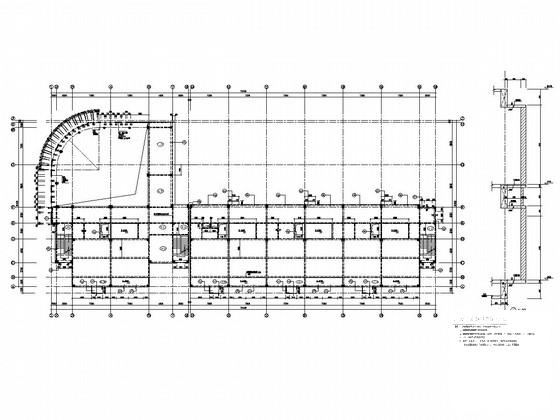

  • 基础施工平面布置图 - 2
    基础施工平面布置图 - 2
  • 基础施工平面布置图 - 3
    基础施工平面布置图 - 3
  • 基础施工平面布置图 - 4
    基础施工平面布置图 - 4
以上是部分截图,请下载附件后查看完整高清内容
