18层剪力墙结构住宅楼结构施工大样图cad梁配筋图,平面布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 设计年代:近代

附件详情

该附件为江苏某小区住宅楼,地上18层,地下一层,主体高度为52.12米,结构类型为剪力墙结构,基础为预制预应力砼空心方桩和筏板基础,7度设防。
该资料包含: 结构设计说明 、桩位平面图、筏板配筋图、剪力墙定位图、柱平面定位图、剪力墙大样图、 平面布置图 、板配筋图、梁配筋图、大样图等共26张图纸。

筏板配筋图

标高-0.070以下墙柱定位

七~九层楼面Y向梁配筋图

四~十六、十八层楼面板配筋图

三层楼面平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

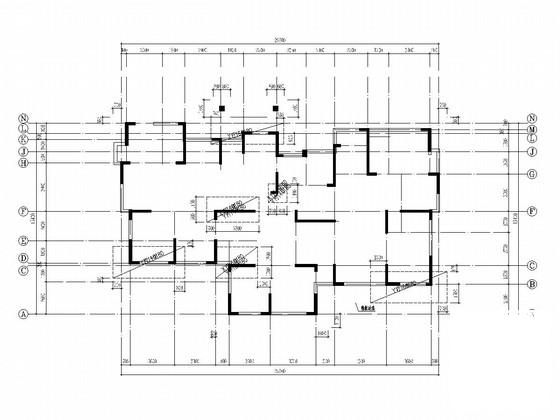

  • 住宅施工平面布置图 - 1
    住宅施工平面布置图 - 1

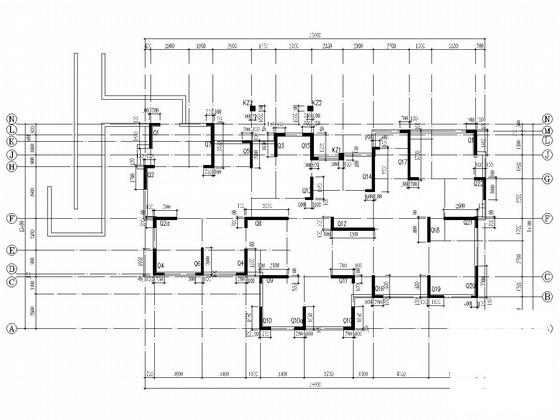

  • 住宅施工平面布置图 - 2
    住宅施工平面布置图 - 2

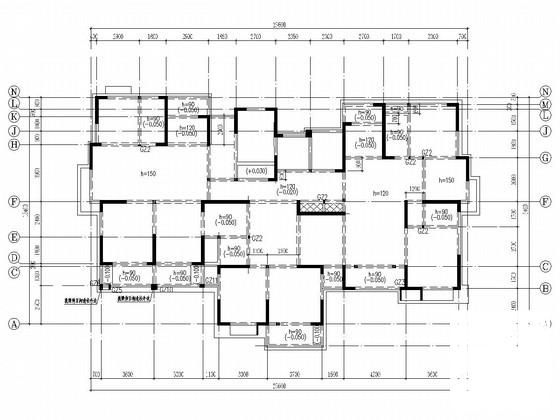

  • 住宅施工平面布置图 - 3
    住宅施工平面布置图 - 3

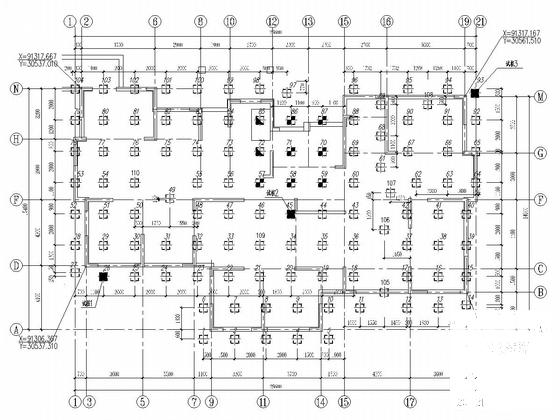

  • 住宅施工平面布置图 - 4
    住宅施工平面布置图 - 4
以上是部分截图,请下载附件后查看完整高清内容
