18层框架剪力墙结构住宅楼结构施工大样图cad节点大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.60kN/平方米
  • 地下室功能:其他
  • 参考图纸:25张
  • 设计年代:近代

附件详情

该项目为安徽某住宅楼,地上18层,地下一层,建筑设计结构形式为框架剪力墙结构,基础采用预应力管桩(PHC)基础,8度设防。

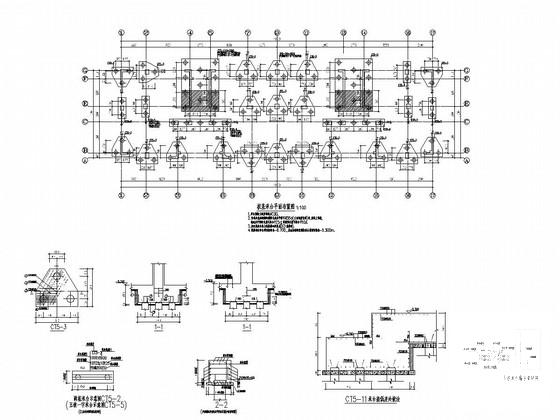

该资料包含: 结构设计说明 、预应力管桩设计总说明、桩基承台 平面布置图 、地下室墙柱平法施工图、柱平法施工图、板结构施工图、梁平法施工图、楼梯结构图、节点大样图等共25张图纸。

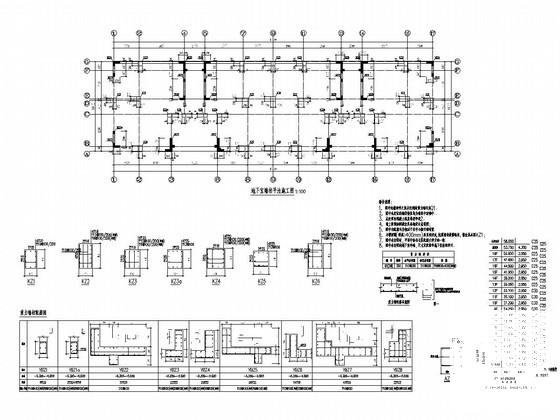

地下室墙柱平法施工图

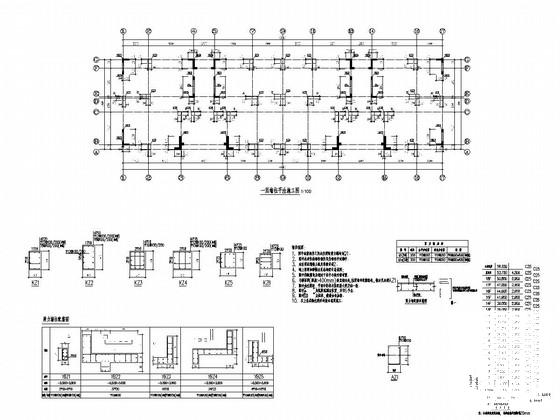

一层墙柱平法施工图

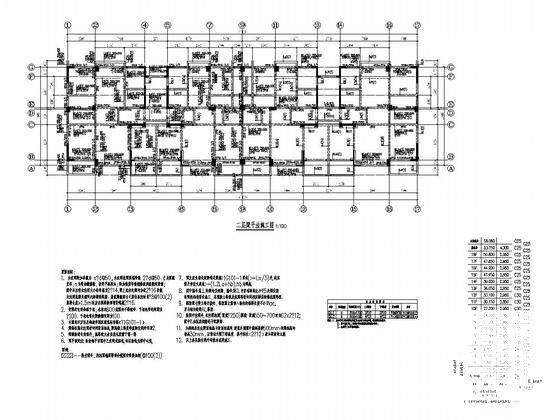

二层梁平法施工图

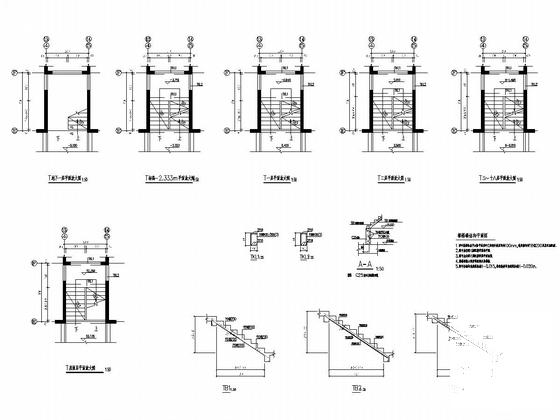

楼梯结构平面图

二层板结构施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 结构节点大样图 - 1
    结构节点大样图 - 1
  • 结构节点大样图 - 2
    结构节点大样图 - 2
  • 结构节点大样图 - 3
    结构节点大样图 - 3
  • 结构节点大样图 - 4
    结构节点大样图 - 4
  • 结构节点大样图 - 5
    结构节点大样图 - 5
  • 结构节点大样图 - 6
    结构节点大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
