地上33层剪力墙结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:其他
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目为重庆某小区住宅楼,地上33层,地下局部一层,地上高度为99.6米,地下5.8米,结构体系上部结构为剪力墙结构,裙房为框架结构,基础形式为人工挖空灌注桩基础,6度设防。
该资料包含: 结构设计说明 、剪力墙柱施工图、墙柱施工图、剪力墙身表、板施工图,梁施工图、楼梯结构图、大样图等共22张图纸。

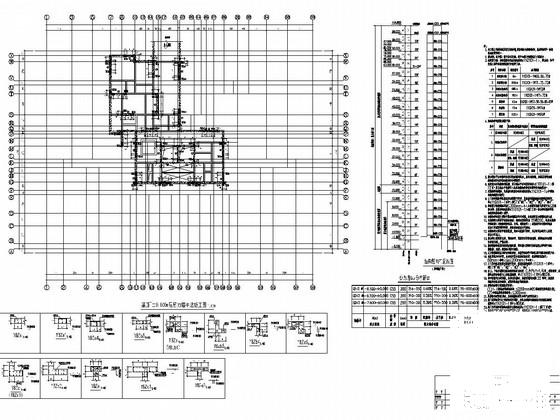

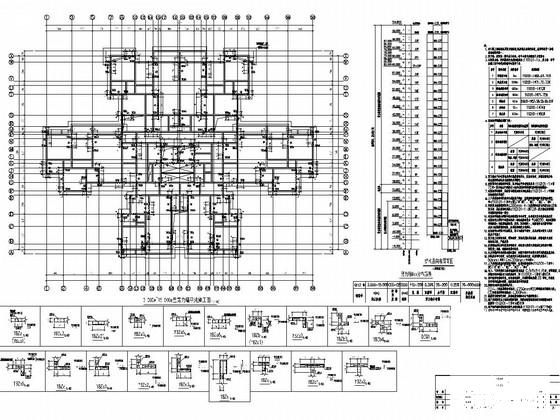

3.000m~15.000m层剪力墙平法施工图

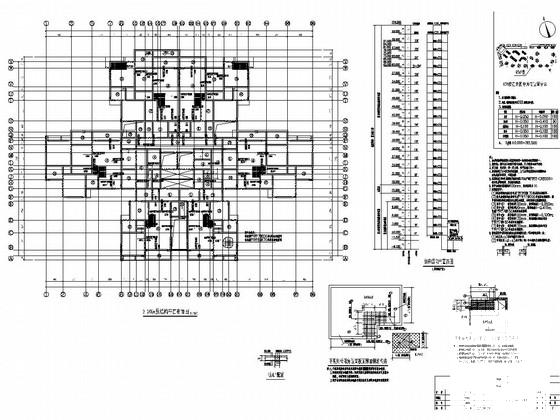

3.000m层结构 平面布置图

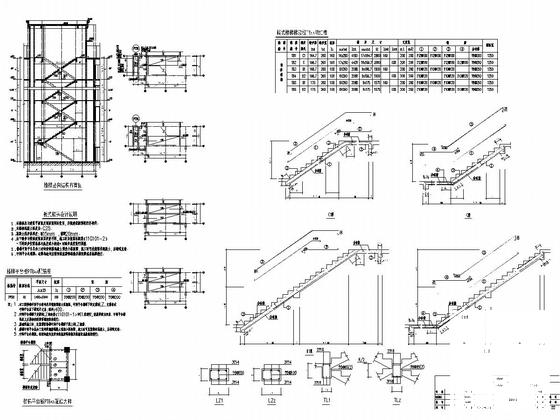

楼梯详图

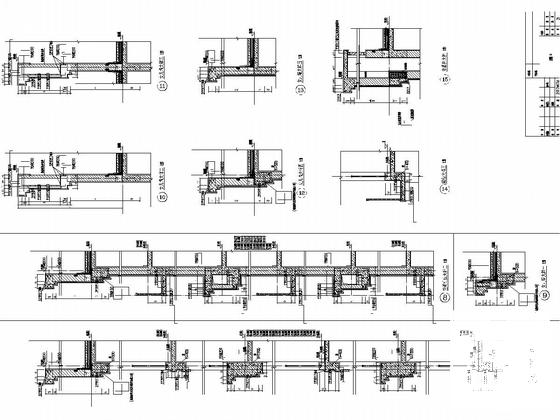

大样详图

99.000m层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地上33层剪力墙结构住宅楼结构施工CAD大样图 - 1
    第 1 张图
  • 地上33层剪力墙结构住宅楼结构施工CAD大样图 - 2
    第 2 张图
  • 地上33层剪力墙结构住宅楼结构施工CAD大样图 - 3
    第 3 张图
  • 地上33层剪力墙结构住宅楼结构施工CAD大样图 - 4
    第 4 张图
  • 地上33层剪力墙结构住宅楼结构施工CAD大样图 - 5
    第 5 张图
  • 地上33层剪力墙结构住宅楼结构施工CAD大样图 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
