20层剪力墙结构大学内高层住宅楼建筑结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:20层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:车库
  • 参考图纸:44张
  • 设计年代:近代

附件详情

该项目是西安大学内高层住宅楼项目,地上20层,剪力墙结构,地下1层,总建筑设计面积:15142平方米,地下室:712.9平方米,桩基础,基础设计等级为乙级,抗震设防烈度为8度。
结构专业该资料包含:基坑开挖设计说明,结构设计总说明,基础结构平面布置图,基础详图,桩位平面布置图,灌注桩设计要求,墙体暗柱 平面布置图 ,梁配筋图,结构布置图,大样图等共计27张图。

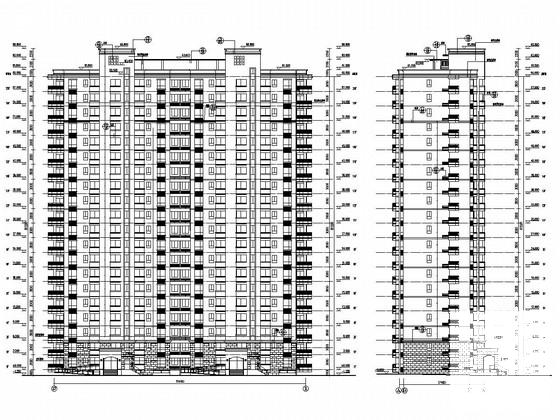

建筑专业该资料包含:建筑设计总说明,平面图,立面图,剖面图,楼梯大样图,户型大样,节点详图,门窗大样等共计17张图。
分享投稿时间:近几年7月。

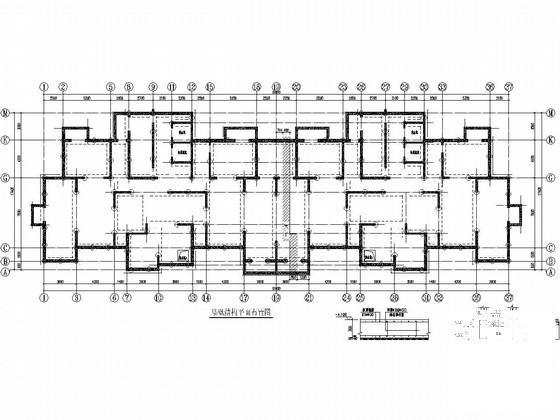

基础结构平面布置图

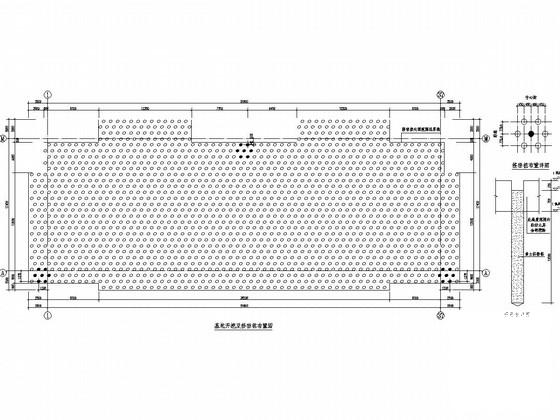

基坑开挖及挤密桩布置图

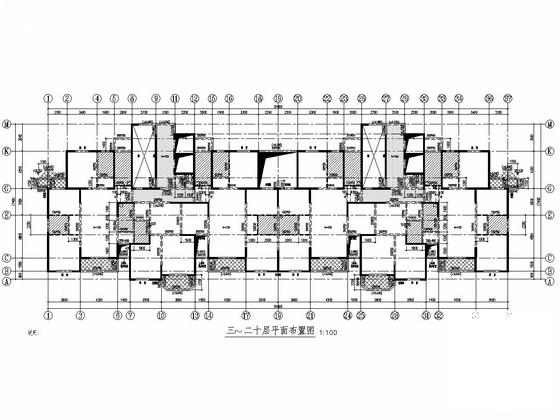

三~二十层平面布置图

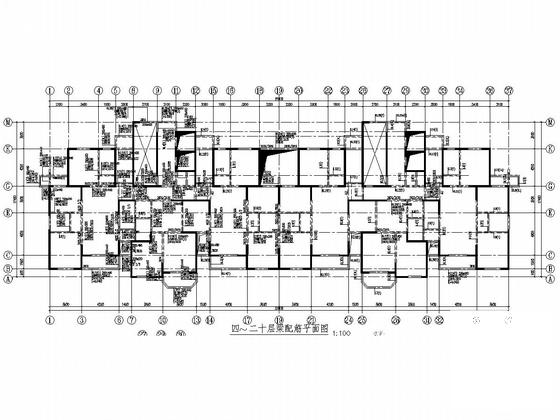

四~二十层梁配筋平面图

三~二十层平面图

节点详图

标高11.880-59.880范围内墙体暗柱平面布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 高层建筑结构施工 - 1
    高层建筑结构施工 - 1
  • 高层建筑结构施工 - 2
    高层建筑结构施工 - 2
  • 高层建筑结构施工 - 3
    高层建筑结构施工 - 3
  • 高层建筑结构施工 - 4
    高层建筑结构施工 - 4
  • 高层建筑结构施工 - 5
    高层建筑结构施工 - 5
  • 高层建筑结构施工 - 6
    高层建筑结构施工 - 6
  • 高层建筑结构施工 - 7
    高层建筑结构施工 - 7
  • 高层建筑结构施工 - 8
    高层建筑结构施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
