3层框架结构嘉年华会所建筑结构施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该项目是嘉年华游乐园会所项目,地上3层,框架结构,总建筑设计面积:2734.53平方米,占地面积:1045.39平方米,独立基础,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含: 结构设计说明 ,基础 平面布置图 ,地梁配筋图,框架柱布置图,梁配筋图,板配筋图,楼梯图等共计16张图。
建筑专业该资料包含:建筑设计总说明,平面图,立面图,剖面图,楼梯图, 节点图 ,门窗图等共计13张图。
分享投稿时间:近几年8月。

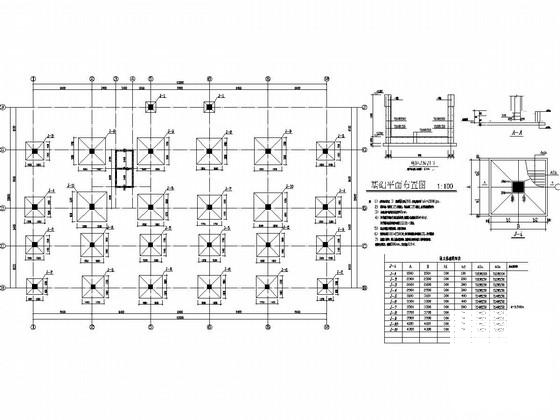

基础平面布置图

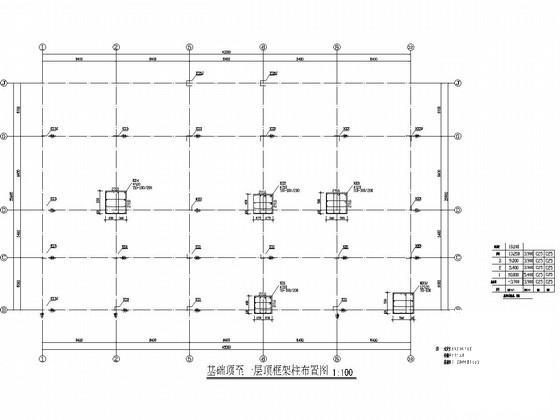

基础顶至一层顶框架柱布置图

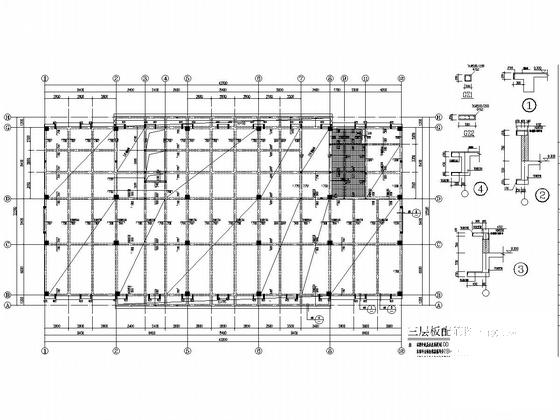

三层板配筋图

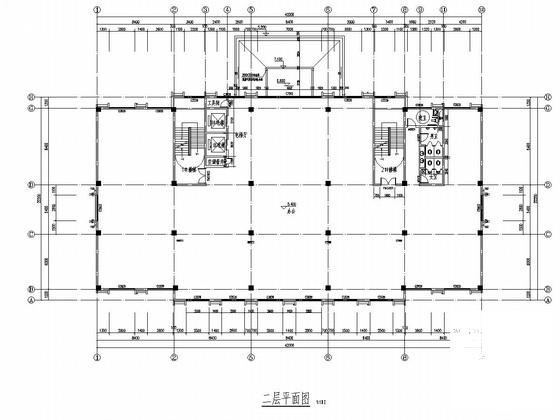

二层平面图
