18层剪力墙结构住宅楼结构施工图cad暗柱平面图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该项目为某住宅楼结构图,地下1层,地上18层,结构体系为含有少量短肢剪力墙的剪力墙结构体系,基础为桩基础,6度设防。
该资料包含: 结构设计说明 、桩平面定位及桩承台编号图、结构平面图、梁配筋平面图、剪力墙及暗柱平面图、楼梯大样、基础大样、墙身大样等共17张图纸。

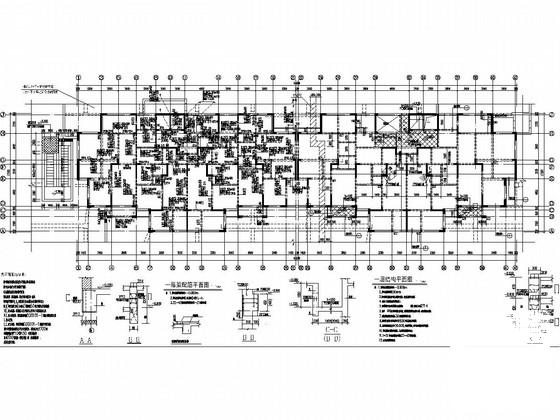

一层结构平面图

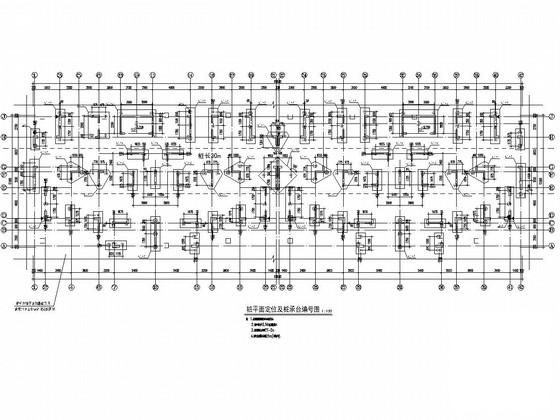

桩平面定位及桩承台编号图

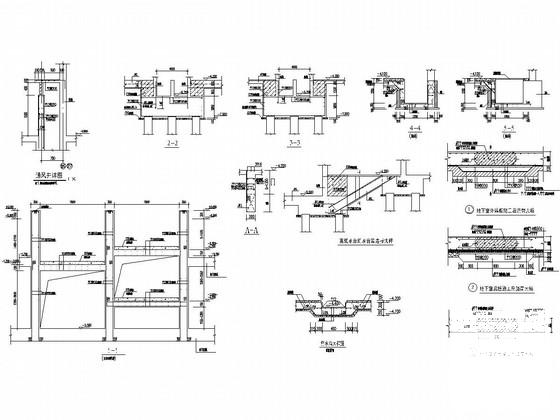

基础大样

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

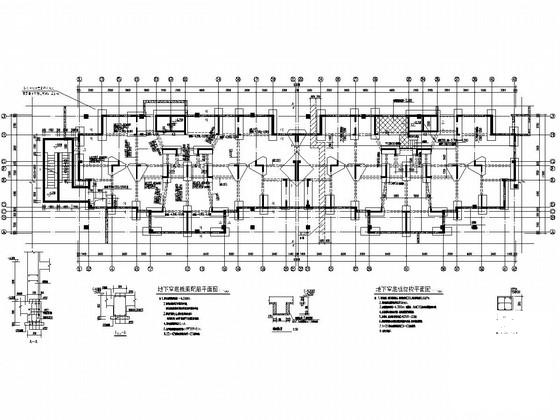

  • 剪力墙结构暗柱平面图 - 1
    剪力墙结构暗柱平面图 - 1
  • 剪力墙结构暗柱平面图 - 2
    剪力墙结构暗柱平面图 - 2
  • 剪力墙结构暗柱平面图 - 3
    剪力墙结构暗柱平面图 - 3
  • 剪力墙结构暗柱平面图 - 4
    剪力墙结构暗柱平面图 - 4
以上是部分截图,请下载附件后查看完整高清内容
