地上5层框架结构大型车间结构施工CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：高层建筑
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：抗震不设防
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 地下室功能：车库
- 参考图纸：28张
- 设计年代：近代
附件详情
该项目为湖南某大型车间，结构体系为一栋高层钢筋混凝土框架结构，上部结构五层，地下室一层，主体结构总高度为33.1米，基础采用柱下独基与墙下条基，小于6度设防。
该资料包含：
结构设计说明
、基础
平面布置图
、底板结构平面图、柱平法施工图、梁平法施工图、板平法施工图、楼梯结构图等共28张图纸。

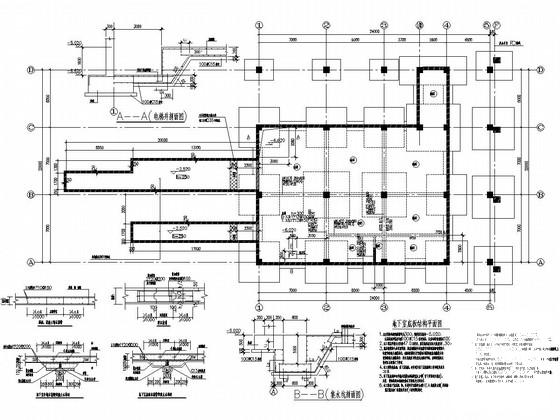

地下室底板结构平面图

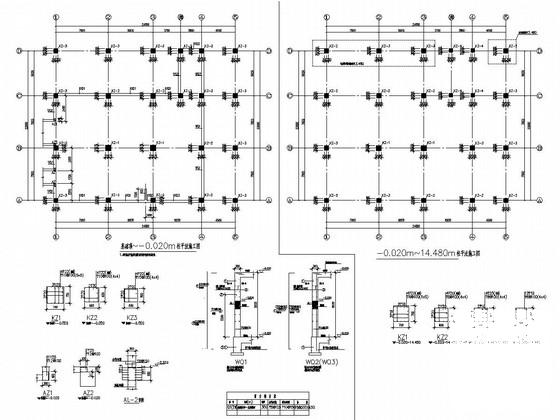

柱平法施工图

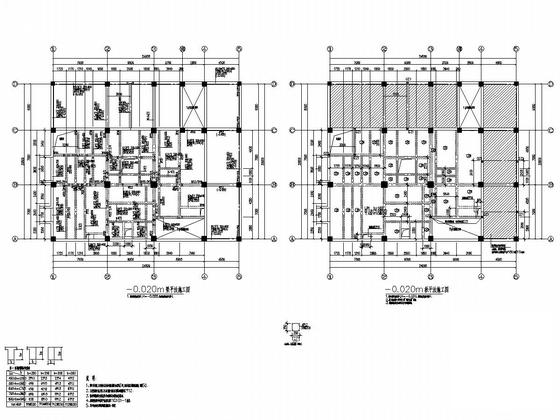

-0.020m梁平法施工图

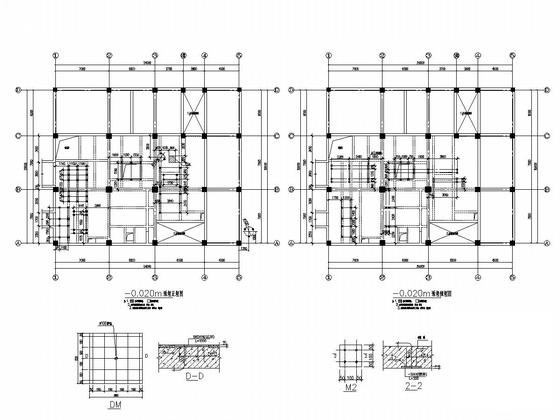

预埋倒埋图

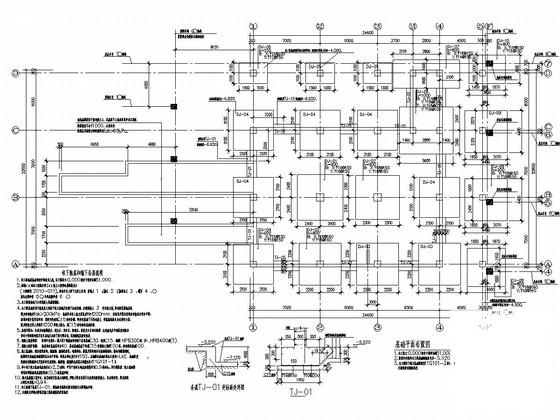

桩基础及承台平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构车间 - 1 -
框架结构车间 - 2 -
框架结构车间 - 3 -
框架结构车间 - 4 -
框架结构车间 - 5 -
框架结构车间 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.31 MB
- 收藏次数：0
-
文件名称：
附件-995888559768998608895.rar
