7层条形基础砖混住宅楼建筑结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 地上层数:7层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:其他
  • 参考图纸:20张
  • 设计年代:近代

附件详情

某七层砖混住宅建筑结构图
该资料为:某七层砖混住宅建筑结构图
该项目为地下一层,地上七层砖混结构,本施工图经施工图审查机构审查通过,方可用于施工。
抗震设防烈度:7度
基本风压:0.35KN/平方米
基本雪压:0.25kN/平方米
该资料包含:
地下室平面图、民用建筑节能设计计算书、各层平面图、屋面平面图、立面图、剖面图、砖混结构总说明、基础 平面布置图 、基础剖面配筋图、结构平面图、坡屋面结构平面图、梁配筋详图、楼梯配筋详图共20张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

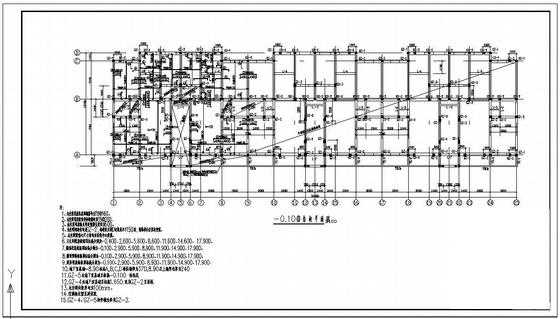

  • 住宅楼建筑结构设计 - 1
    住宅楼建筑结构设计 - 1

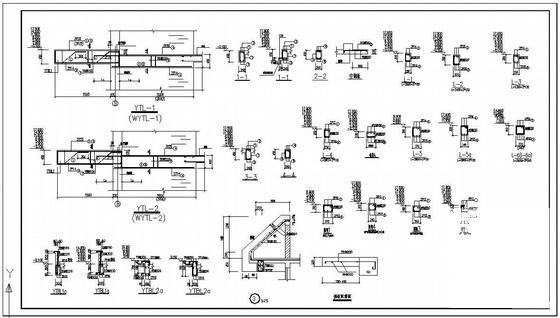

  • 住宅楼建筑结构设计 - 2
    住宅楼建筑结构设计 - 2

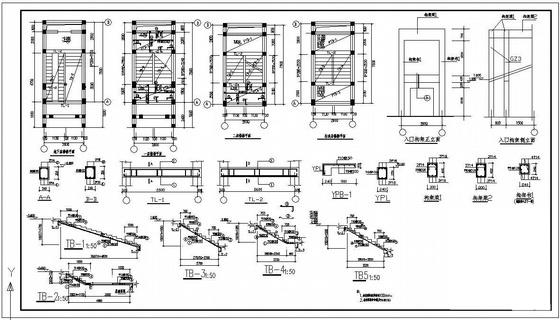

  • 住宅楼建筑结构设计 - 3
    住宅楼建筑结构设计 - 3
  • 住宅楼建筑结构设计 - 4
    住宅楼建筑结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
