小型河道拦河坝取水工程施工CAD大样图

附件详情

  • 取水坝平面图
  • 钢闸板立面图
  • 钢筋格网大样图
  • 启闭机安装图
  • 进水闸剖面图
  • 冲砂闸剖面图
  • 格网剖面图
  • 浸水墙大样图
  • 反滤层大样图
  • 变形缝大样图
  • 拦砂坝配筋图
  • 进水渠平面图
  • 低坝结构图
  • 进水渠屋顶平面图
  • 底板齿墙配筋大样图
  • 进水渠层板配筋图
  • 进水渠渠壁配筋图
  • 框架柱配筋图
  • 壁板预埋喇叭口圆孔加固图

附件详情

该资料为小型河道拦河坝取水工程施工图,该资料包含取水坝施工图,浸水墙、反滤层、变形缝大样图,拦砂坝、低坝结构图,壁板预埋喇叭口圆孔加固图,框架柱结构图、进水渠渠壁结构图等。
【工程施工要点及注意事项】
1、该项目施工宜在枯水期进行,若在丰水期施工,应注意突发性洪水对构筑物及施工安全的影响;
2、施工应将河道内表土挖出,坝体上游200m,范围内大块石及渣土清除干净;
3、该项目难点在于基坑排水,由于河底均为强透水层,基坑渗水量肯定较大,故必须准备足够的排水机具,确保浆砌石及混凝土施工在无水条件下进行;
4、若采用半围堰施工,则围堰拆除必须彻底;
5、基坑开挖时应注意检测边坡稳定,防止塌方导致垮塌事故;
6、挡土墙上下游河堤应适当清理,使之与挡土墙顺接;
7、施工时应将低坝上游各100m范围内的河道清淤至标高152.800m使水流顺畅。
9张,。

取水口施工图

取水口结构图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

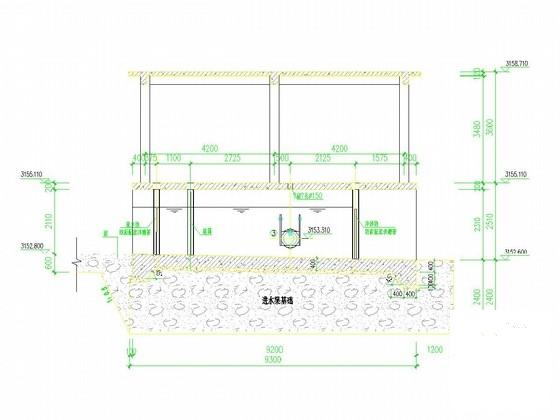

  • 河道取水工程 - 1
    河道取水工程 - 1

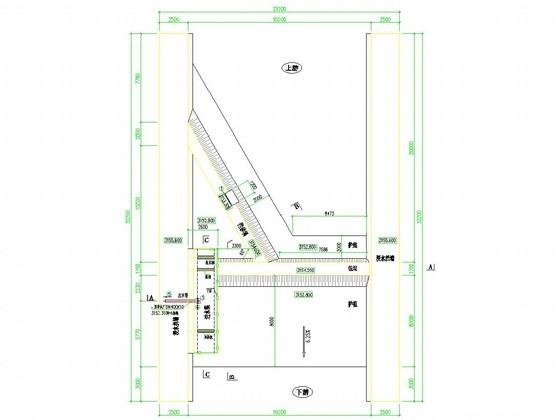

  • 河道取水工程 - 2
    河道取水工程 - 2

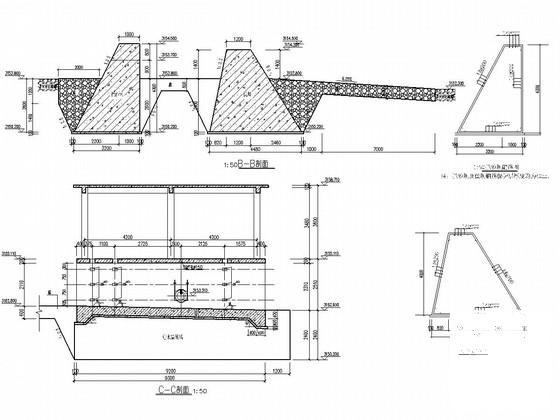

  • 河道取水工程 - 3
    河道取水工程 - 3
以上是部分截图,请下载附件后查看完整高清内容
