5层框架结构材料教学实验实训楼结构施工CAD大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:45张
  • 设计年代:近代

附件详情

材料教学实验实训楼总面积为13790m ,为钢筋混凝土框架结构,基础形式为柱下独立基础。地下局部一层,地上5层,局部6层,房屋主体总高度19.8m,局部高度24.5m,1层层高为4.2m,2~5层层高为3.9m,基本柱网6.6mx7.8m。
该项目所抗震设防烈度为6度,地基基础设计等级:丙级。

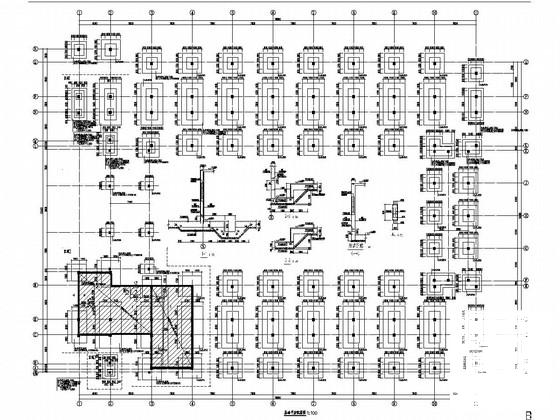

该资料包含: 结构设计说明 ,基础平法施工图,南楼、北楼梁板柱施工图,东、西连廊梁板柱平法施工图,楼梯图,节点大样图等共计45张图。
分享投稿时间:近几年7月。

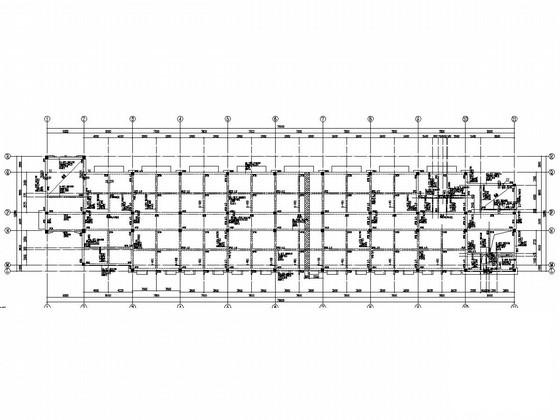

北楼标高8.050梁平法配筋图

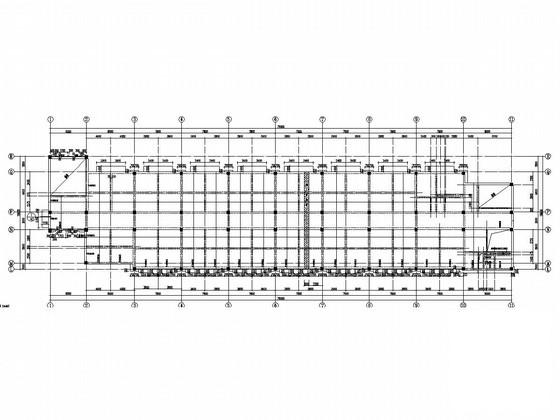

北楼标高8.050板平法配筋图

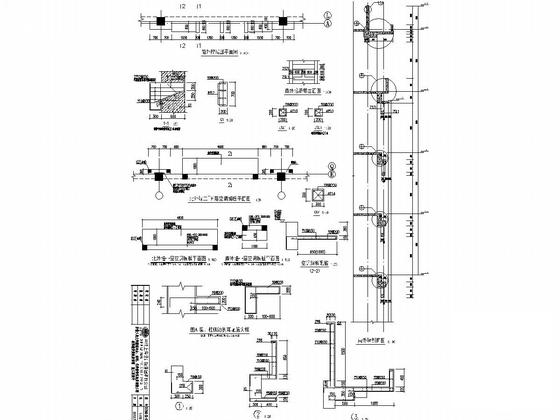

节点大样图

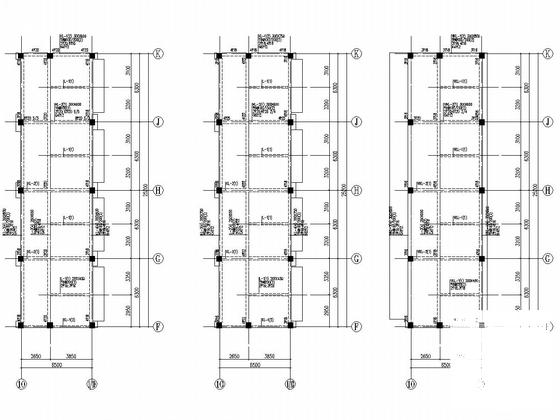

东连廊梁平法配筋图

南楼标高4.150~15.850柱平法配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构材料 - 1
    框架结构材料 - 1
  • 框架结构材料 - 2
    框架结构材料 - 2
  • 框架结构材料 - 3
    框架结构材料 - 3
  • 框架结构材料 - 4
    框架结构材料 - 4
  • 框架结构材料 - 5
    框架结构材料 - 5
  • 框架结构材料 - 6
    框架结构材料 - 6
以上是部分截图,请下载附件后查看完整高清内容
