大连某框架住宅 毕业设计 (含计算书、建筑结构设计图)
该资料为:大连某框架住宅 毕业设计 (含计算书、建筑结构设计图)
设计共五层,三个单元,一梯两户,A户三室两厅二卫118.04平方米 ,B户两室两厅一卫94.88平方米,C户三室两厅一卫110.54平方米,总建筑面积约为3414.15平方米。各层建筑层高为3.0m,总建筑标高为16.2m。建筑设计结构形式采用现浇钢筋混凝土全框架结构。
内容包括:
1 建筑设计说明书
2 结构设计说明
共82页。
该资料包含:

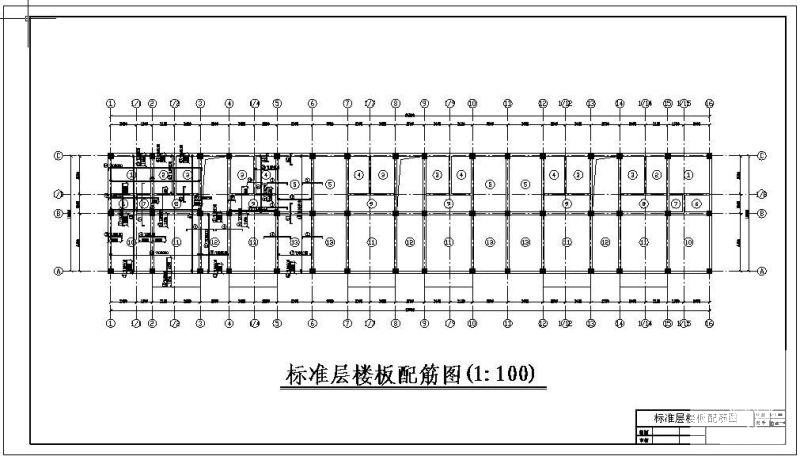

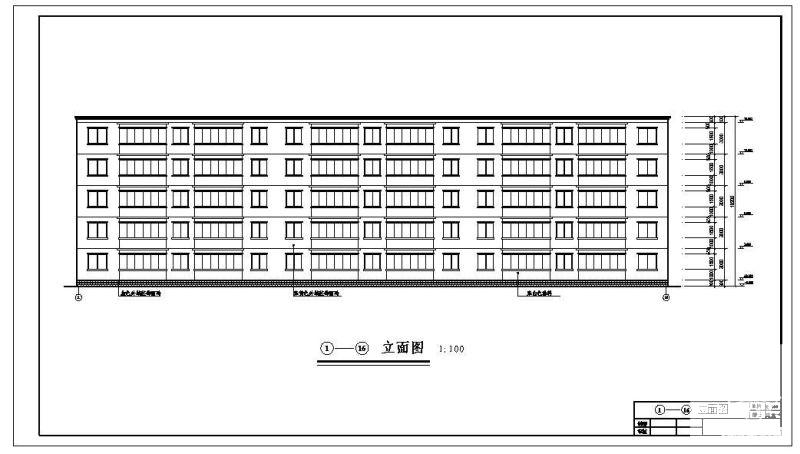

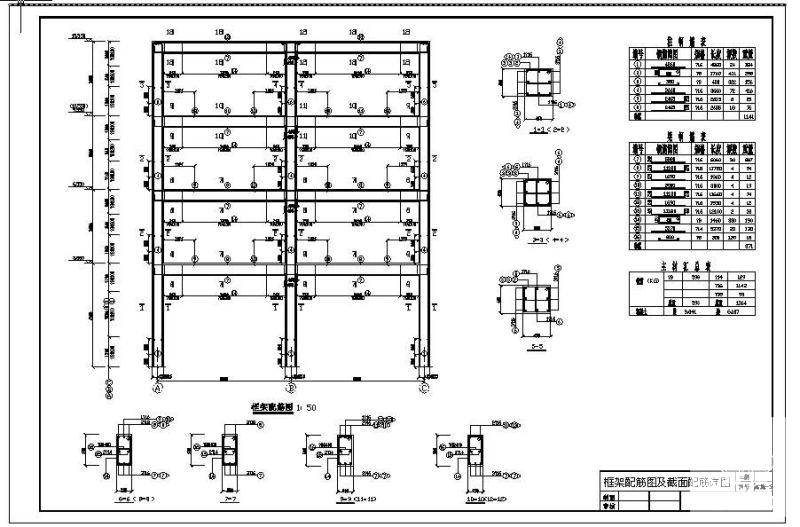

建筑设计总说明、底层平面图、标准层平面图、立面图、剖面图、基础 平面布置图 、基础节点及楼梯配筋详图、标准层楼板配筋图、标准层梁平法施工、顶层楼板配筋图、框架配筋图及截面配筋详图共12张图纸。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 框架结构毕业设计 - 1
    框架结构毕业设计 - 1
  • 框架结构毕业设计 - 2
    框架结构毕业设计 - 2
  • 框架结构毕业设计 - 3
    框架结构毕业设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
