9层含少量剪力墙的框架结构大型水利工程办公楼结构施工CAD大样图

附件详情

该附件为国内某大型水利水电站的一栋办公楼，地上9层，地下一层，高为41.25米，结构体系为框架结构，含有少量剪力墙，楼盖结构为钢筋混凝土现浇梁板结构，基础形式为钻（冲）孔灌注桩与柱下独立基础，6度设防。

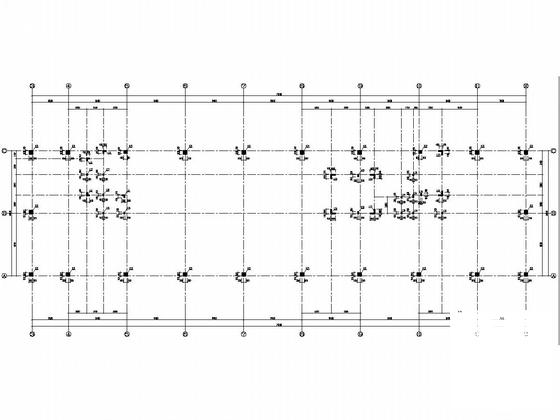

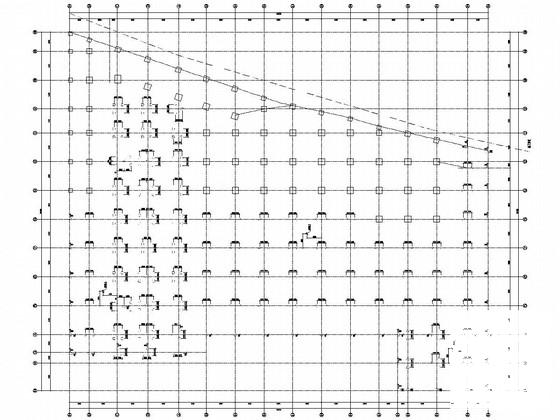

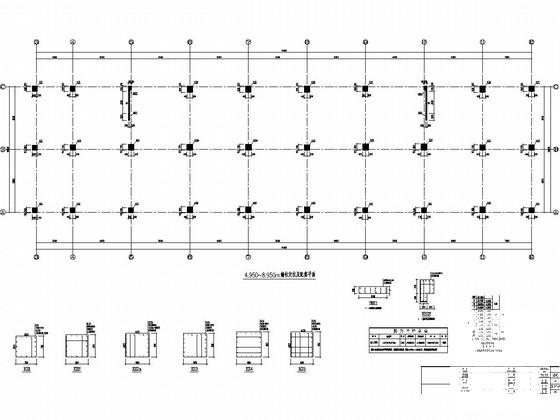

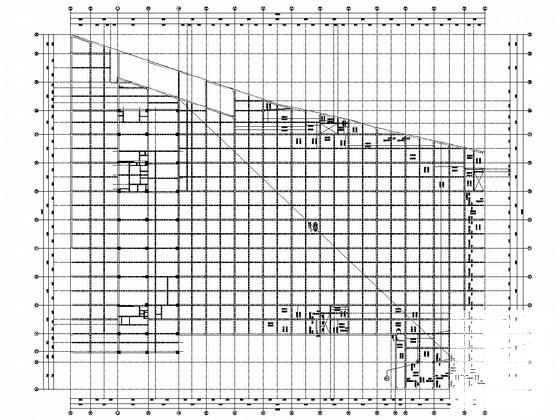

该资料包含： 结构设计说明 、泥浆护壁钻（冲）孔灌注桩设计说明、预应力设计说明、桩位布置平面图、基础梁布置平面图、基础梁配筋平面图、底板配筋平面图、墙柱布置平面图、墙柱定位及配筋平面图、板结构平面图、梁配筋平面图、柱定位及配筋平面图、预应力梁柱大样图、构架梁配筋平面、 楼梯详图 、坡道详图等共49张图。
