28726平米15层办公楼电气设计施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:28726.88平方米
  • 建筑地上层数:15层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:50张
  • 地下室用途:人防,车库
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 有线广播:火灾应急
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,停车场管理系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、低压配电系统图
  • 3、交流电源屏系统图
  • 4、发电机主配电系统图
  • 5、电子公告屏系统图
  • 6、 计量系统结构图
  • 7、通信及网络系统图
  • 8、 有线电视系统图
  • 9、保安及闭路电视系统图
  • 10、公共广播系统图
  • 11、公共广播系统图
  • 12、楼宇自动化系统图
  • 13、 照明平面图
  • 14、 防雷接地 平面图

附件详情

该附件是15层办公楼电气施工图纸(含裙楼),总共50张。
本项目地上15层,地下2层,建筑高度70.00米,总建筑面积28726.88平方米,为一类高层建筑。本大楼为全地下室,地下室共二层,平时地下一层和地下二层均为 II类汽车库。战时地下二层设有一个六级二等人员掩蔽所,掩蔽面积1945平方米。战时为核6级常6级甲类二等人员掩蔽所,分为1个防护单元。平时为汽车库。
设计内容:通信及网络系统, 有线电视系统, 保安及闭路电视系统, 公共广播系统, 停车库管理系统及楼宇自动化系统等。人防工程的照明、动力配电、消防报警系统及接地系统。

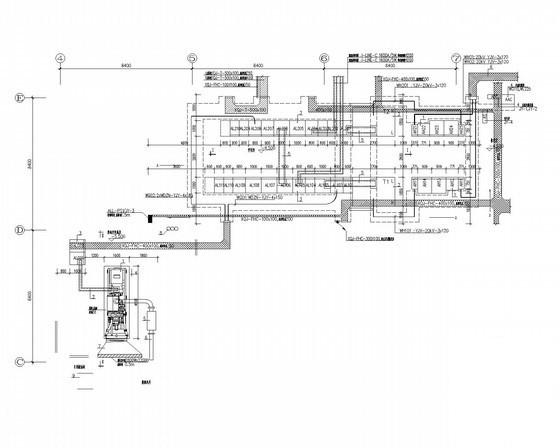

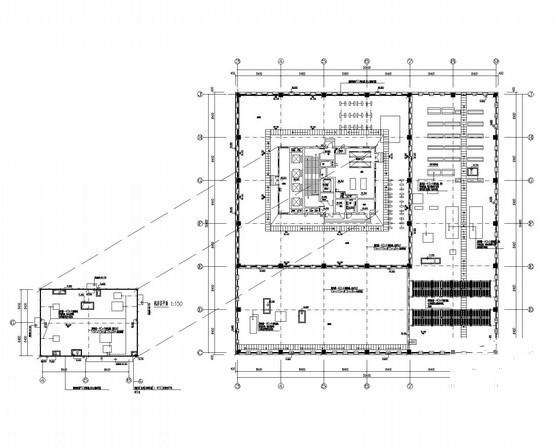

变配电所及发电机房布置平面图

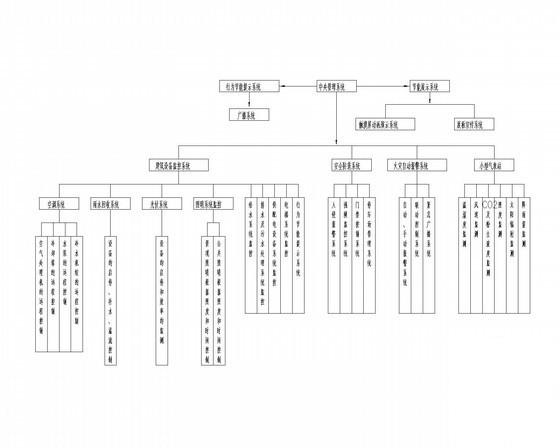

智能建筑信息管理及能耗监测系统结构图

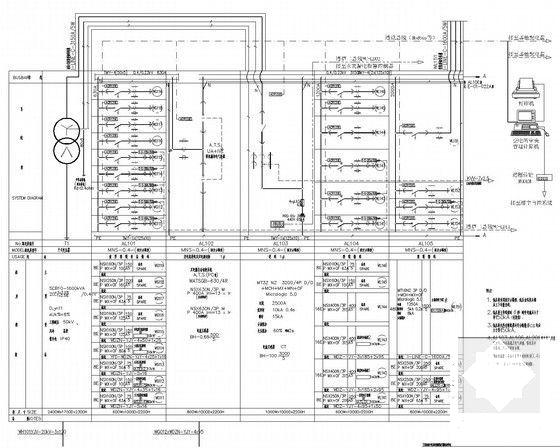

低压配电系统图

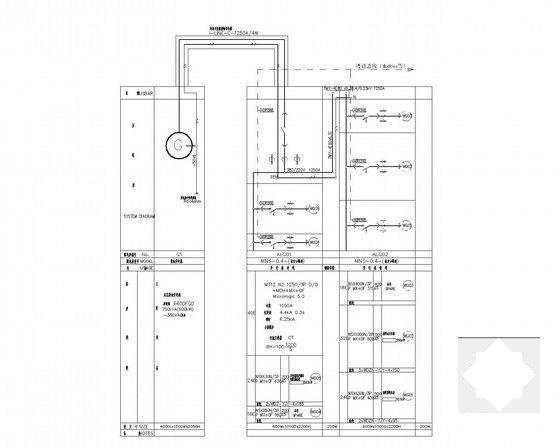

发电机主配电系统图

交流电源屏系统图

配电箱ALL02-PS系统图

消防配电1

变电所低压主柜配电图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 办公楼电气设计图纸 - 1
    办公楼电气设计图纸 - 1
  • 办公楼电气设计图纸 - 2
    办公楼电气设计图纸 - 2
  • 办公楼电气设计图纸 - 3
    办公楼电气设计图纸 - 3
  • 办公楼电气设计图纸 - 4
    办公楼电气设计图纸 - 4
  • 办公楼电气设计图纸 - 5
    办公楼电气设计图纸 - 5
  • 办公楼电气设计图纸 - 6
    办公楼电气设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
