5层底框抗震墙结构商住楼结构施工CAD图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:商业
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该项目是重庆商住楼项目,地上5层,地下一层,底框抗震墙结构,基础形式柱下桩基础,负一层、一层为商业用房,二至顶层为住宅用房。抗震设防烈度为6度,基础设计等级为丙级。
该资料包含:结构设计总说明,基础设计说明,挖孔桩桩身详图,负一层、一层柱、剪力墙平面配筋图,各层梁配筋图,板配筋图,楼梯图等共计16张图。
分享投稿时间:近几年8月。

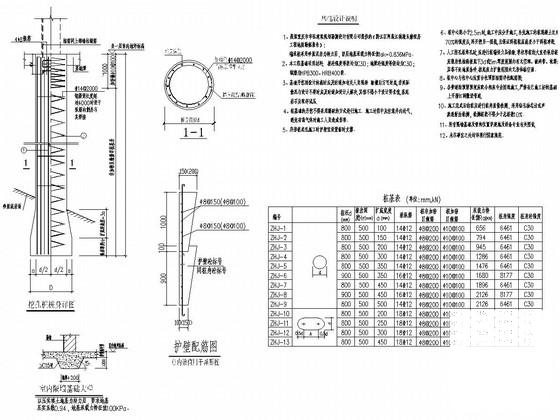

挖孔桩桩身详图

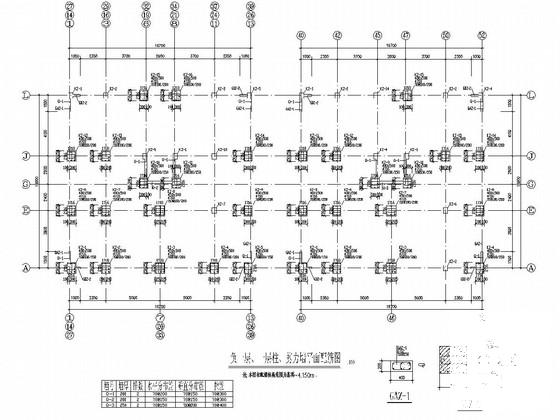

负一层、一层柱、剪力墙平面配筋图

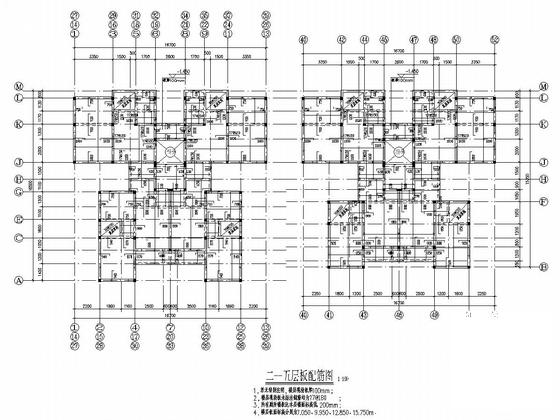

二--五层板配筋图

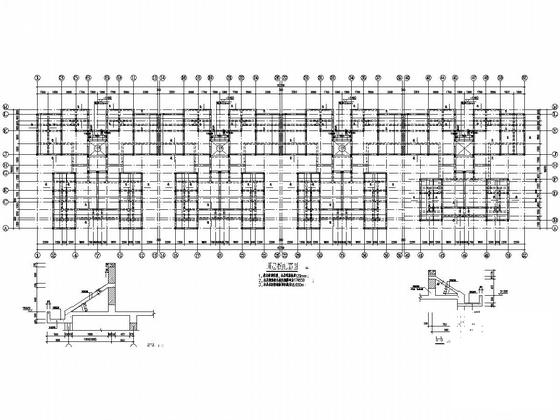

顶层板配筋图

楼梯配筋图

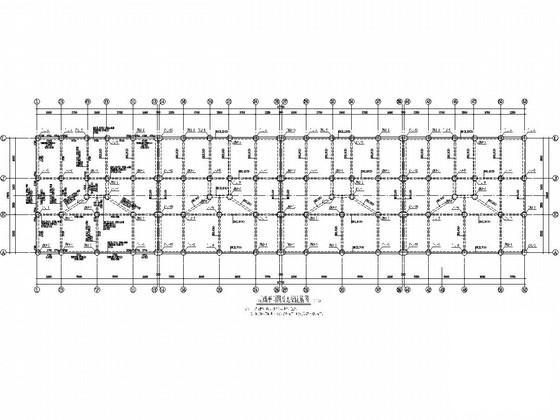

二--五层梁平面配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 底框结构商住楼 - 1
    底框结构商住楼 - 1
  • 底框结构商住楼 - 2
    底框结构商住楼 - 2
  • 底框结构商住楼 - 3
    底框结构商住楼 - 3
  • 底框结构商住楼 - 4
    底框结构商住楼 - 4
  • 底框结构商住楼 - 5
    底框结构商住楼 - 5
  • 底框结构商住楼 - 6
    底框结构商住楼 - 6
  • 底框结构商住楼 - 7
    底框结构商住楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
