31760平米11层创业园综合楼弱电系统施工CAD图纸

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:31760平方米
  • 地上层数:11层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 弱电设计:入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、弱电系统设计
  • 二、有线电视系统图
  • 三、综合布线系统图
  • 四、 弱电平面图

附件详情

本稿件是某创业园综合楼弱电系统施工图纸,本建筑物,地上十一层,地下一层,框架结构,一到三层为裙房,四到十一层,北楼为办公,南楼,为酒店客房。总建筑面积约31760平米,其中地下室面积约3717平米。建筑主体高度42.80m。属于一类高层建筑。
弱电部分设计包含有线电视系统设计、电话网络系统综合布线、弱电平面设计等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

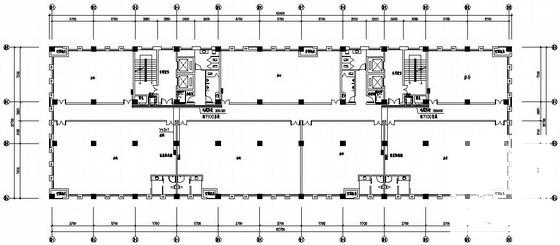

  • 综合弱电系统 - 1
    综合弱电系统 - 1

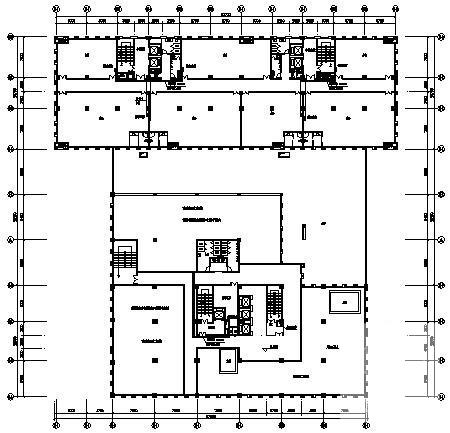

  • 综合弱电系统 - 2
    综合弱电系统 - 2

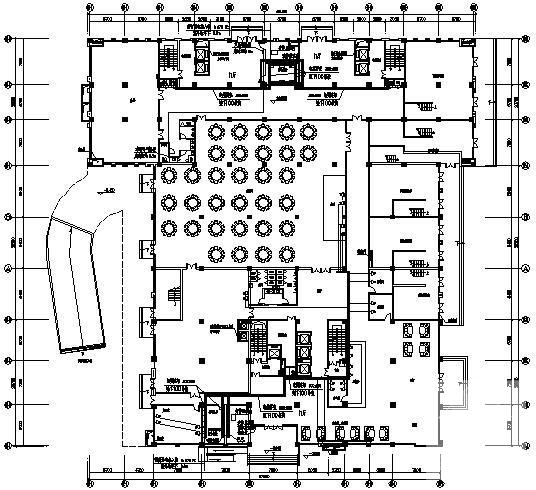

  • 综合弱电系统 - 3
    综合弱电系统 - 3

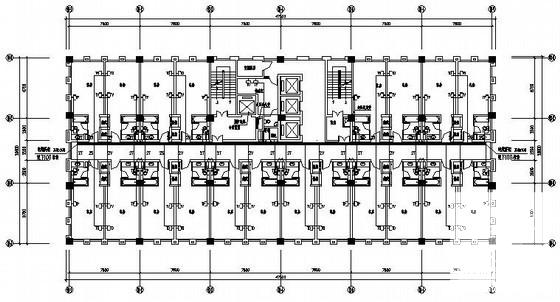

  • 综合弱电系统 - 4
    综合弱电系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
