3层框架结构别墅结构设计施工CAD图纸(桩基础)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 参考图纸:8张

附件详情

该项目为某精品别墅结构图,建筑设计结构形式为框架结构,基础采用桩基础。

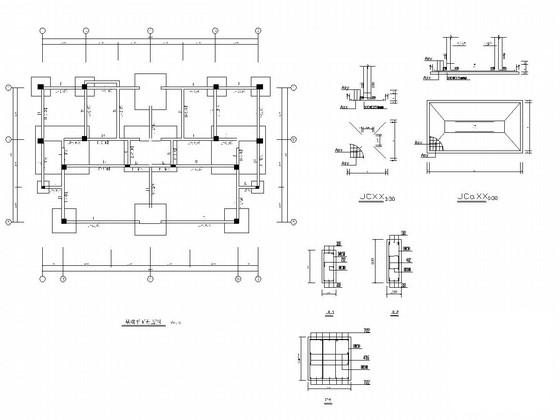

该资料包含:基础 平面布置图 、结构平面图、梁平法施工图、剪力墙平法施工图等共8张图纸。

结构平面图

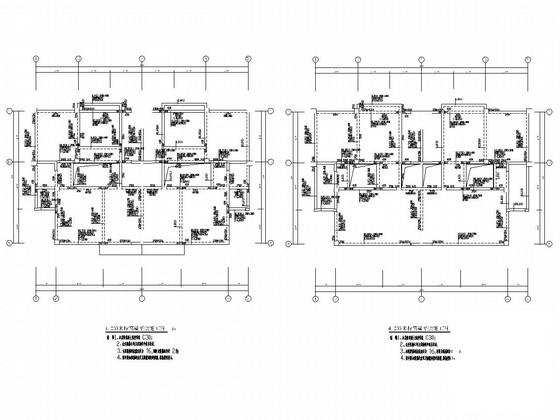

梁平法施工图

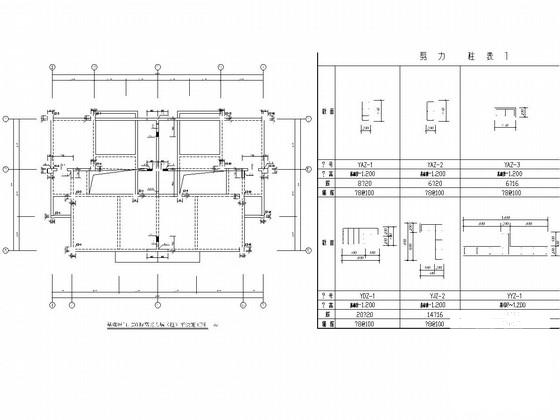

剪力墙平法施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 别墅结构设计图纸 - 1
    别墅结构设计图纸 - 1
  • 别墅结构设计图纸 - 2
    别墅结构设计图纸 - 2
  • 别墅结构设计图纸 - 3
    别墅结构设计图纸 - 3
  • 别墅结构设计图纸 - 4
    别墅结构设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
