重力式挡土墙拦砂坝工程施工CAD大样图

附件详情

该项目拦砂坝轴线与河道正交,坝长以实际河宽控制,坝靠河岸两侧新建河堤,堤断面形式为重力式挡土墙,堤身基础宽度2.1m,堤顶宽度0.6m,迎水面坡度1:0.5。拦砂坝建成后在坝体上游形成100m长的水面,拦砂坝两岸设计50m长的堤防。
【主要施工图】
1、工程总 平面布置图 ;2、拦砂坝平面施工图;3、纵断面施工图;4、拦砂坝剖面施工图;5、消力池施工图;6、海漫施工图;7、护坡断面配筋图;8、堤防立面施工图;9、下河踏步平面施工图10、伸缩缝大样图。
8张,。

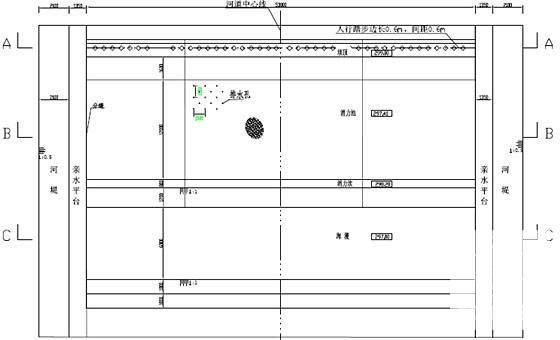

拦砂坝平面施工图

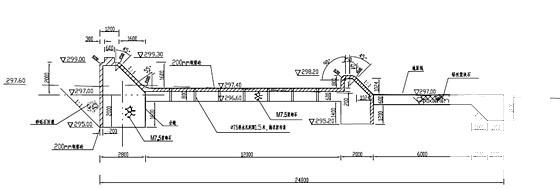

纵断面施工图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 重力式挡土墙大样图 - 1
    重力式挡土墙大样图 - 1
  • 重力式挡土墙大样图 - 2
    重力式挡土墙大样图 - 2
  • 重力式挡土墙大样图 - 3
    重力式挡土墙大样图 - 3
以上是部分截图,请下载附件后查看完整高清内容
