17层剪力墙结构桩基础住宅楼结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 结构最大跨度:25.2m
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库,设备用房
  • 参考图纸:2张
  • 设计年代:近代
  • 基础形式 :桩基础

附件详情

该项目为17层住宅,主体结构采用剪力墙建筑设计结构形式,桩基础。抗震设防烈度6度。基础持力层为粘土层,地基承载力特征值为120kpa。包括:结构设计总说明,基础平面图,基础详图,各标高墙配筋图,梁、板配筋图, 楼梯详图 等共计28张图纸。出图于7月。

梁配筋图

墙配筋图

顶板结构布置图

基础详图

结构布置图

楼梯详图

基础平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

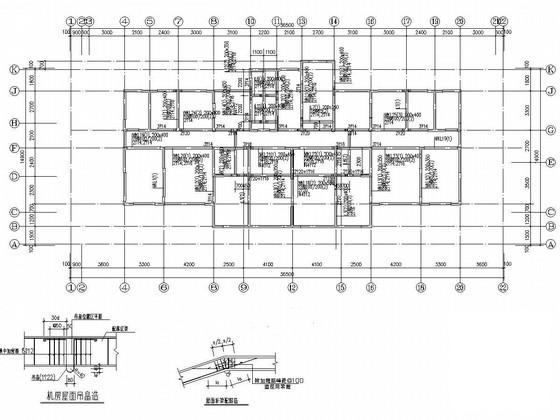

  • 剪力墙结构住宅设计 - 1
    剪力墙结构住宅设计 - 1

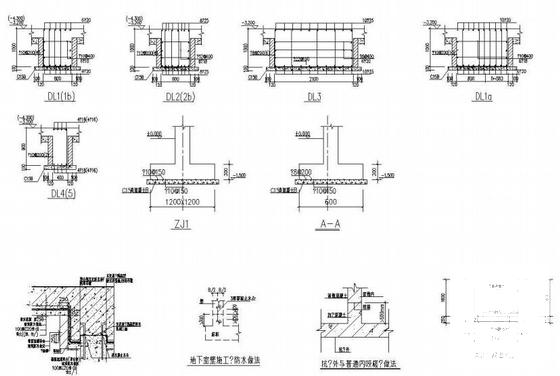

  • 剪力墙结构住宅设计 - 2
    剪力墙结构住宅设计 - 2

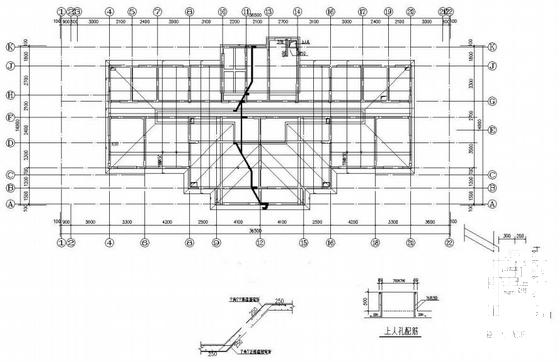

  • 剪力墙结构住宅设计 - 3
    剪力墙结构住宅设计 - 3

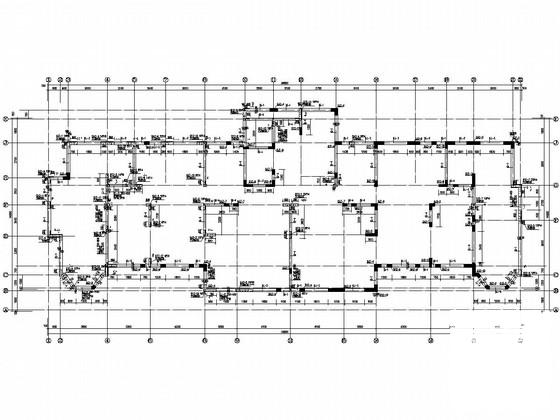

  • 剪力墙结构住宅设计 - 4
    剪力墙结构住宅设计 - 4
  • 剪力墙结构住宅设计 - 5
    剪力墙结构住宅设计 - 5
  • 剪力墙结构住宅设计 - 6
    剪力墙结构住宅设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
