污水处理厂厂水解酸化池CAD施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 基础形式 :桩基础
  • 抗震设防烈度:7度抗震
  • 参考图纸:8张
  • 设计年代:近代

附件详情

污水处理厂工程 水解酸化池、CASS池及中途提升泵站项目,抗震设防烈度为7度。
该资料包含: 结构设计说明 ,顶部平面图,底部平面图,池体模板图,池体结点详图,底板配筋图,池壁配筋图,抗拔桩 平面布置图 ,共计8张图。
分享投稿时间:近几年12月。

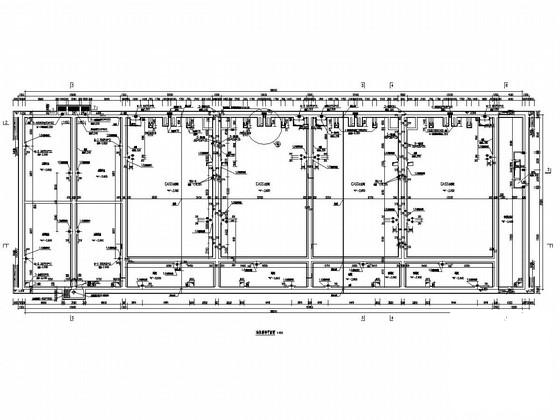

池体底板配筋图

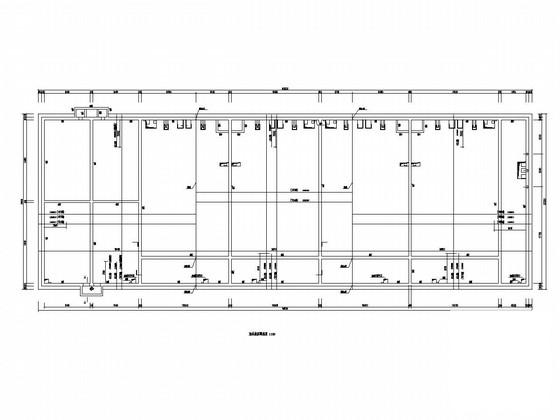

池壁详图

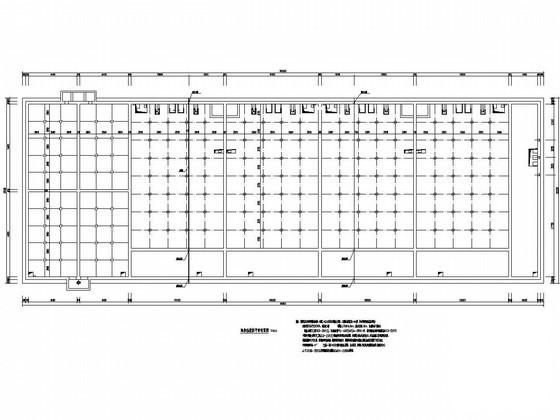

池体抗拔桩平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 污水处理厂施工图 - 1
    污水处理厂施工图 - 1
  • 污水处理厂施工图 - 2
    污水处理厂施工图 - 2
  • 污水处理厂施工图 - 3
    污水处理厂施工图 - 3
  • 污水处理厂施工图 - 4
    污水处理厂施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
