化工厂冷却水池及硝酸铵水溶液储罐基础和防火堤结构CAD施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:4张
  • 设计年代:近代

附件详情

该项目为冷却水池采用钢筋混凝土结构;硝酸铵水溶液储罐基础采用钢筋混凝土结构,防火土堤采用C25毛石砼。抗震设防烈度:6度。基础设计等级:乙级。
该资料包含: 结构设计说明 ,301^10号冷却水池顶部通道及水池配筋图,301^10号冷却水池顶部栏杆详图,301^11号硝酸铵水溶液储罐基础及防火堤详图,共计4张图。
分享投稿时间:近几年12月。

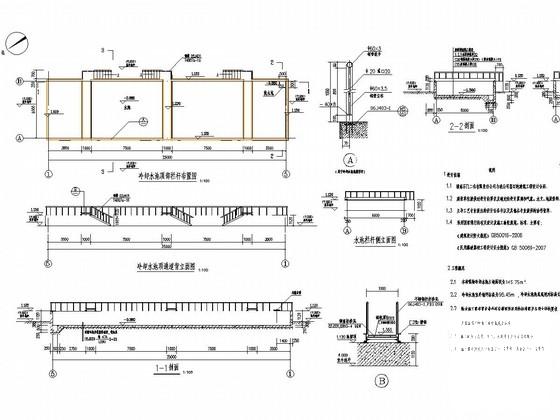

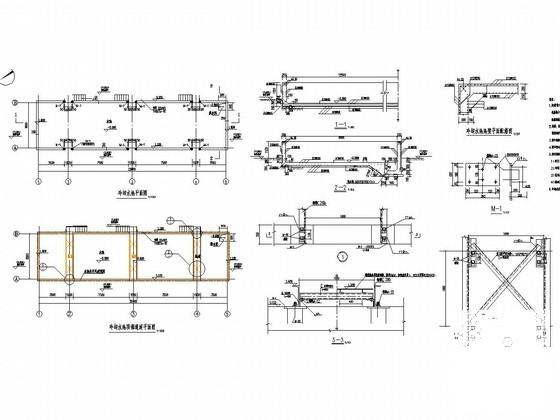

301^10号冷却水池顶部通道及水池配筋图

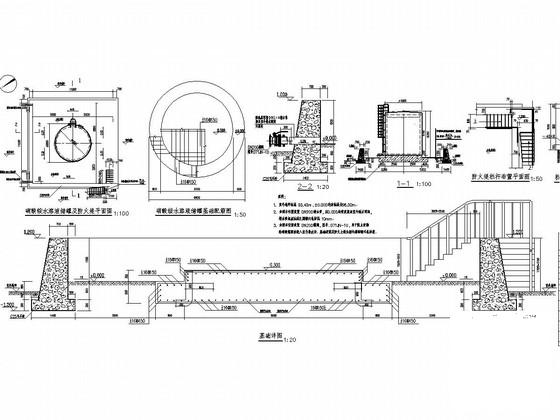

301^11号硝酸铵水溶液储罐基础及防火堤详图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 基础结构施工图 - 1
    基础结构施工图 - 1
  • 基础结构施工图 - 2
    基础结构施工图 - 2
  • 基础结构施工图 - 3
    基础结构施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
