公园环湖栈道及门户广场水池结构施工CAD图纸

  • 建筑类别:园林建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该项目是公园环湖栈道及门户广场水池项目,栈道及广场水池均为框架结构,地上一层,栈道为独立基础,水池为条形基础,抗震设防烈度为6度。
该资料包含:结构设计总说明,环湖栈道结构定位及索引图,栈道A~K区基础图,梁结构图,板结构图;公园门户广场水池结构详图(一~二),共计24张图。
分享投稿时间:近几年9月。

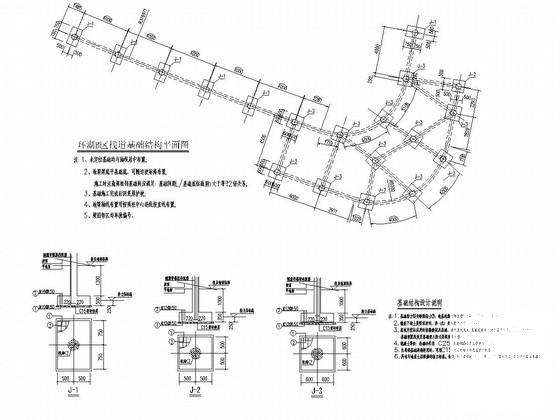

B区栈道基础结构详图

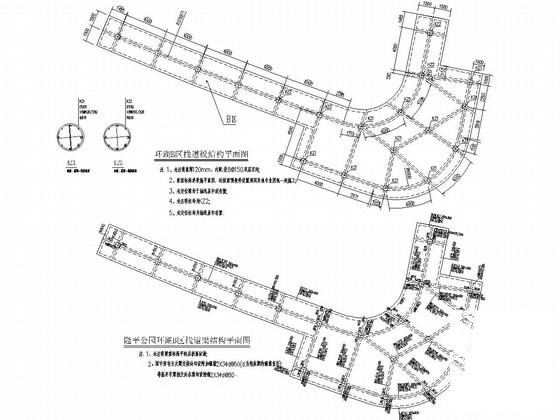

B区栈道梁板结构平面图

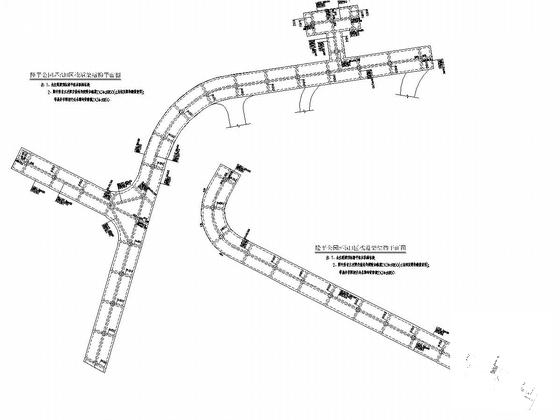

H、J区栈道梁结构平面图

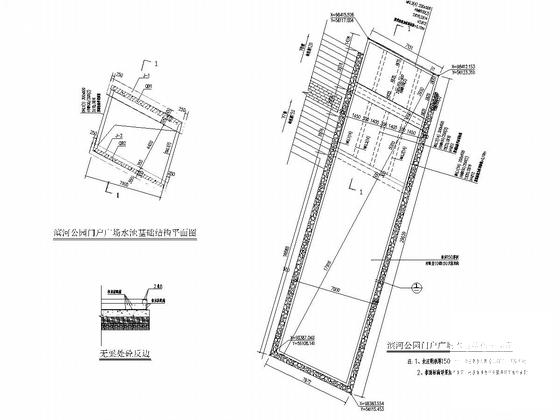

门户广场水池结构详图

水池结构详图

H、J区栈道基础结构详图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 水池结构图纸 - 1
    水池结构图纸 - 1
  • 水池结构图纸 - 2
    水池结构图纸 - 2
  • 水池结构图纸 - 3
    水池结构图纸 - 3
  • 水池结构图纸 - 4
    水池结构图纸 - 4
  • 水池结构图纸 - 5
    水池结构图纸 - 5
  • 水池结构图纸 - 6
    水池结构图纸 - 6
  • 水池结构图纸 - 7
    水池结构图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
