950平4层框架结构别墅结构施工CAD大样图

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目是福建别墅项目,地上4层,含阁楼层,建筑占地面积:295.1平方米,总建筑设计面积:946.71平方米,建筑总高度:13.75米,基础选用静压式(PHC)预应力混凝土管桩,抗震设防烈度为7度。
底部架空层设有车库、卫生间;第一层设有客厅(大堂)、厨房、餐厅、卧室2间带卫生间、公共卫生间1间;二层设有卧室3间、悬空的客厅及上下楼梯、衣家庭活动室1间、卫生间3间、2个阳台;三层设有卧室3间、卫生间3间,家庭活动室1间、2个阳台和1个屋顶露台、一个小阁楼。
结构专业该资料包含: 结构设计说明 ,桩基说明,桩基布置图,各层柱网平面,梁钢筋图,板钢筋图,楼梯图等共计10张图。
建筑专业该资料包含:建筑总说明,门窗表,立面图,平面图,剖面图,构造大样图等共计17张图。
总计27张图。

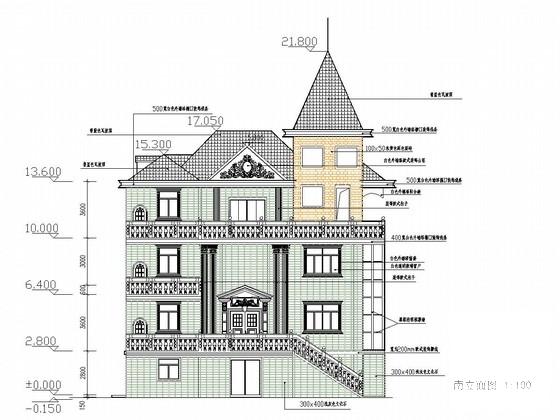

立面图

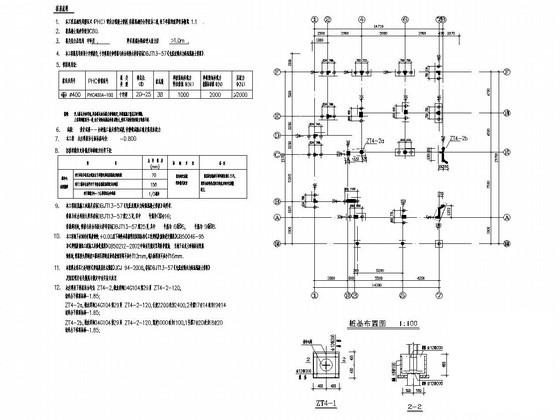

桩基布置图

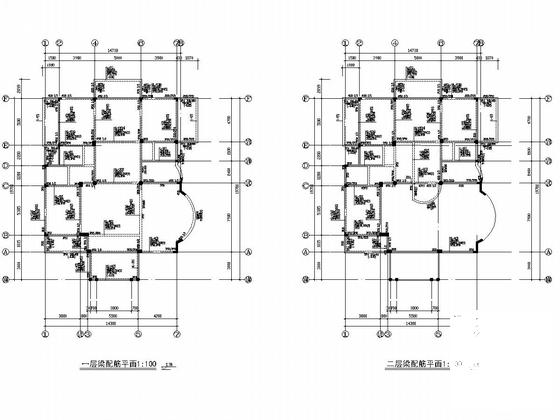

梁配筋平面

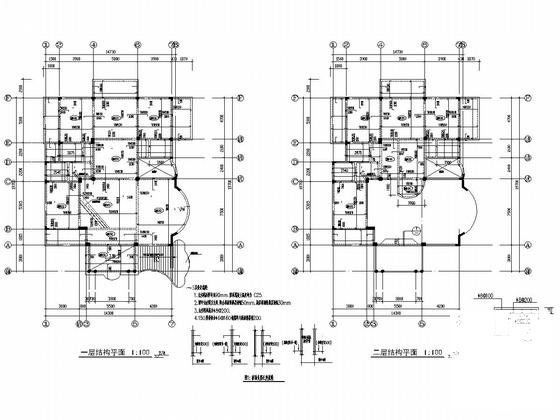

结构平面

楼梯图

二层平面图

剖面图

构造详图

柱布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架结构别墅图 - 1
    框架结构别墅图 - 1
  • 框架结构别墅图 - 2
    框架结构别墅图 - 2
  • 框架结构别墅图 - 3
    框架结构别墅图 - 3
  • 框架结构别墅图 - 4
    框架结构别墅图 - 4
  • 框架结构别墅图 - 5
    框架结构别墅图 - 5
  • 框架结构别墅图 - 6
    框架结构别墅图 - 6
  • 框架结构别墅图 - 7
    框架结构别墅图 - 7
  • 框架结构别墅图 - 8
    框架结构别墅图 - 8
以上是部分截图,请下载附件后查看完整高清内容
