3层框架结构体育公园用房结构施工CAD图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:37张
  • 设计年代:近代

附件详情

该项目是张家港某体育公园用房项目,地上3层,地下一层,框架结构,抗震设防烈度为6度,采用桩基础,基础等级等级为丙级,占地面积:1481.5平方米,建筑设计面积:5020.2平方米。
结构专业该资料包含: 结构设计说明 ,桩位图,承台配筋图,梁板柱图,楼梯图,节点详图等共计24张图。

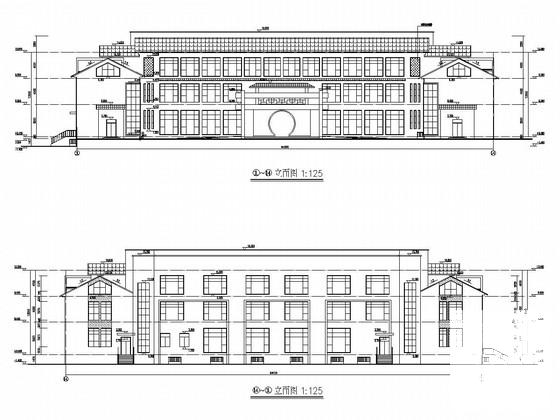

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图, 楼梯详图 ,卫生间平面详图,门窗详图等共计13张图。
分享投稿时间:近几年1月。

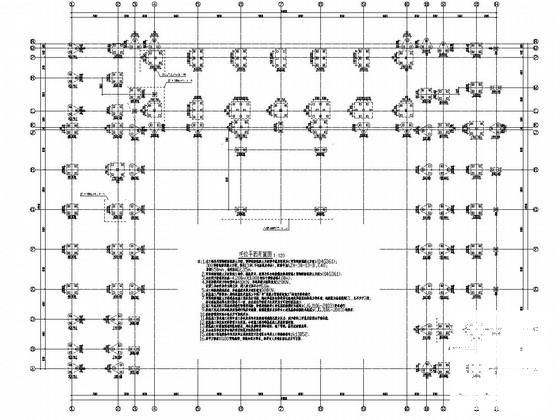

桩位布置图

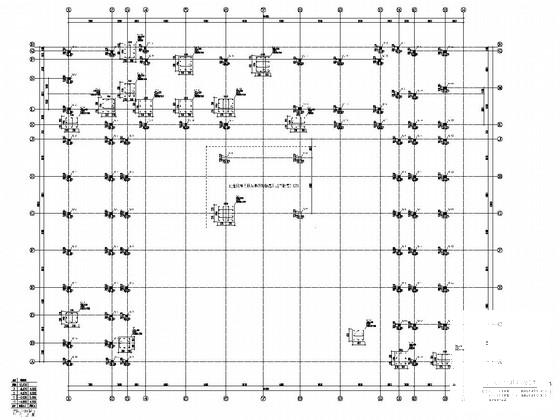

柱布置图

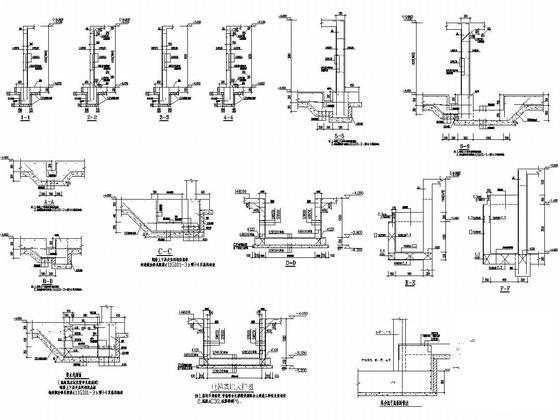

节点详图

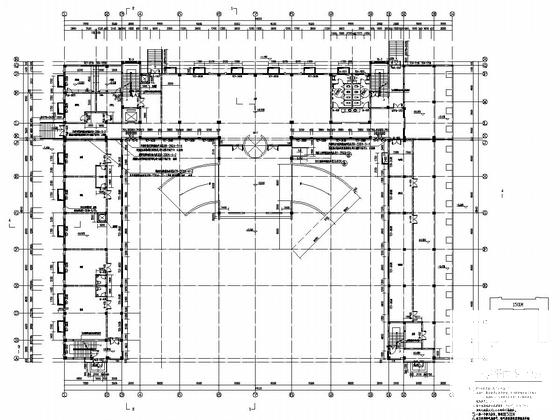

平面图

剖面图

三层梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 公园施工图纸 - 1
    公园施工图纸 - 1
  • 公园施工图纸 - 2
    公园施工图纸 - 2
  • 公园施工图纸 - 3
    公园施工图纸 - 3
  • 公园施工图纸 - 4
    公园施工图纸 - 4
  • 公园施工图纸 - 5
    公园施工图纸 - 5
  • 公园施工图纸 - 6
    公园施工图纸 - 6
  • 公园施工图纸 - 7
    公园施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
