31层框支剪力墙综合楼结构设计施工图cad基础结构平面图

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:31层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:41张

附件详情

该资料包含:结构设计总说明、通用详图、基础结构平面图、基础筏板配筋图、墙、柱配筋平面图、墙、柱详图、墙配筋图、柱墙配筋平面图、梁配筋平面图、结构平面图、板配筋平面图共41张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

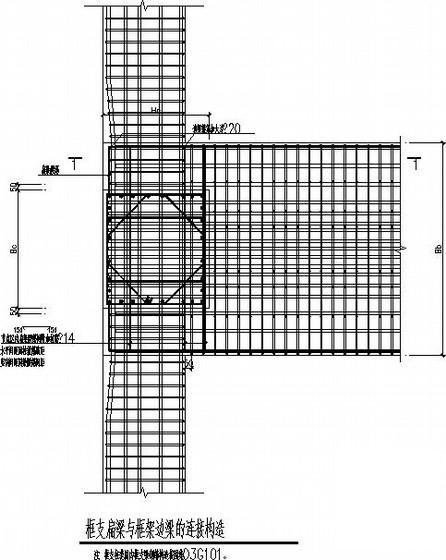

  • 框支剪力墙结构设计 - 1
    框支剪力墙结构设计 - 1

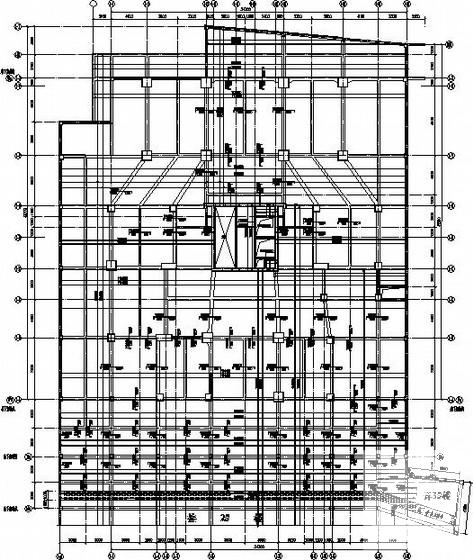

  • 框支剪力墙结构设计 - 2
    框支剪力墙结构设计 - 2

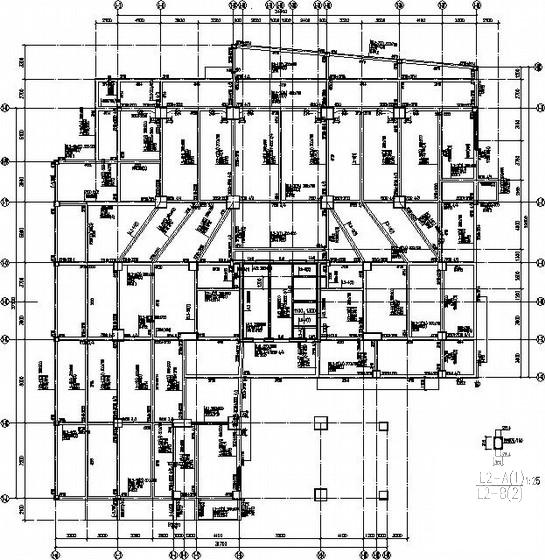

  • 框支剪力墙结构设计 - 3
    框支剪力墙结构设计 - 3

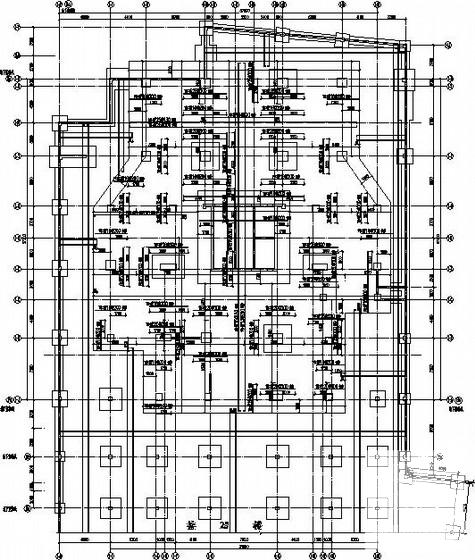

  • 框支剪力墙结构设计 - 4
    框支剪力墙结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
