地上6层框架剪力墙结构科学楼结构设计施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 参考图纸:20张

附件详情

本项目为广东某科学楼,地上六层,建筑高度为23.2米,结构型式为框架剪力墙结构,基础为预应力混凝土管桩基础,7度设防。
该资料包含: 结构设计说明 、桩基础平面图、墙柱定位图、基础梁配筋图、梁配筋图、板配筋图等共20张图纸。

屋顶层梁配筋图

一层墙柱定位图

三~六层梁配筋图

基础梁配筋图

天面层板、梯屋顶板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架剪力墙结构设计 - 1
    框架剪力墙结构设计 - 1

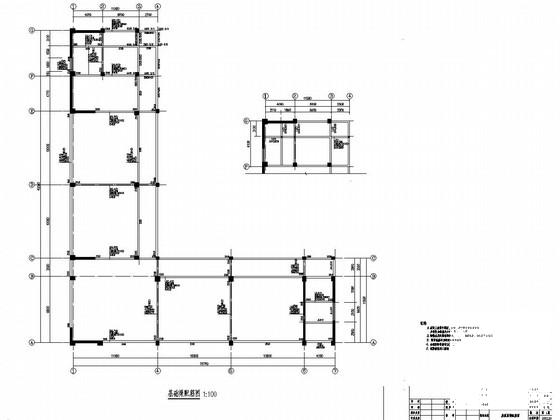

  • 框架剪力墙结构设计 - 2
    框架剪力墙结构设计 - 2
  • 框架剪力墙结构设计 - 3
    框架剪力墙结构设计 - 3

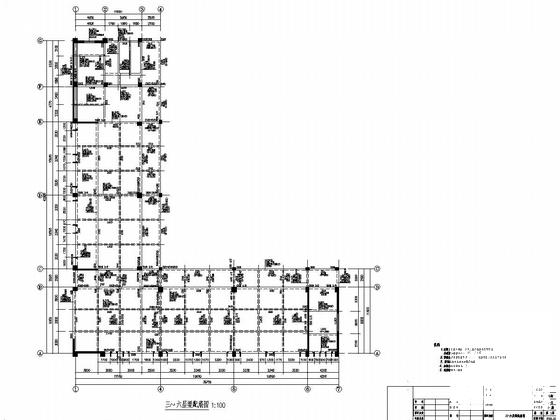

  • 框架剪力墙结构设计 - 4
    框架剪力墙结构设计 - 4
  • 框架剪力墙结构设计 - 5
    框架剪力墙结构设计 - 5
  • 框架剪力墙结构设计 - 6
    框架剪力墙结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
