三层框架结构商业楼结构设计施工图CAD板配筋平面图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3、4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:18张

附件详情

本项目为江西某普通的商业楼,地上三层,局部四层,标准层层高为3.9米,结构体系为钢筋混凝土框架结构,基础为条形基础,6度设防。
该资料包含: 结构设计说明 、桩位平面布置图、基础结构平面图、柱 平面布置图 、梁配筋平面图、板配筋平面图、 楼梯详图 等共18张图纸。

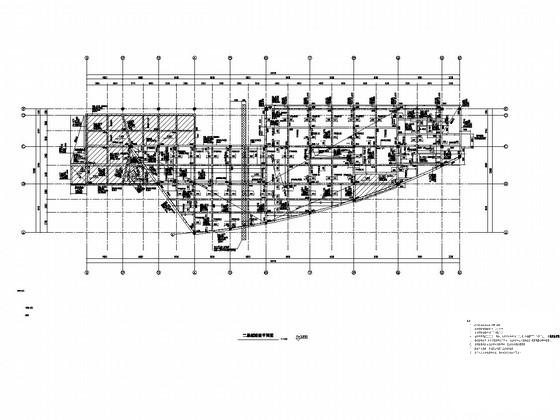

二层板配筋平面图

三层梁配筋平面图

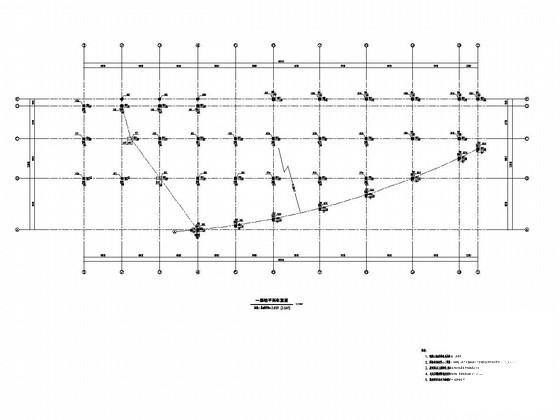

一层柱平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

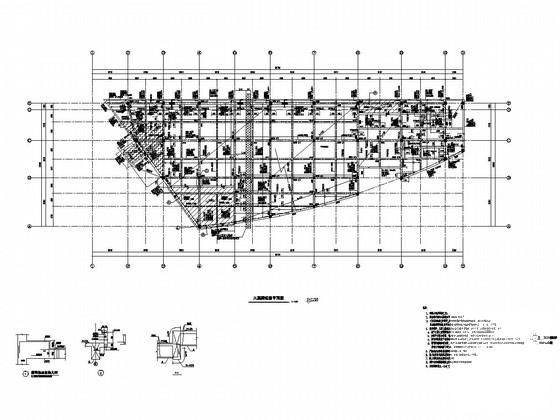

  • 商业楼框架设计图 - 1
    商业楼框架设计图 - 1
  • 商业楼框架设计图 - 2
    商业楼框架设计图 - 2
  • 商业楼框架设计图 - 3
    商业楼框架设计图 - 3

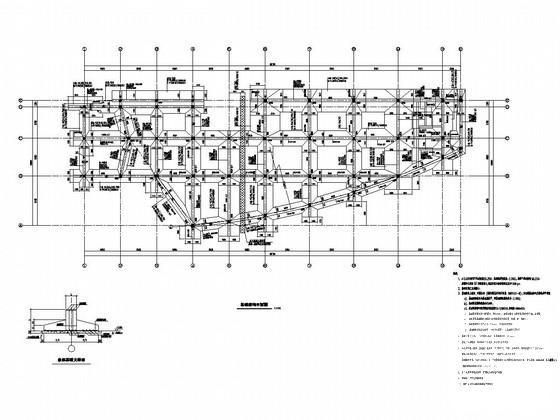

  • 商业楼框架设计图 - 4
    商业楼框架设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
