6层框架结构综合教学楼结构施工CAD图纸

  • 建筑类别:办公,教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该项目是安徽某职业中心教学综合楼项目,地上6层,框架结构,基础采用独立基础,基础设计等级为丙级,抗震设防烈度为7度。

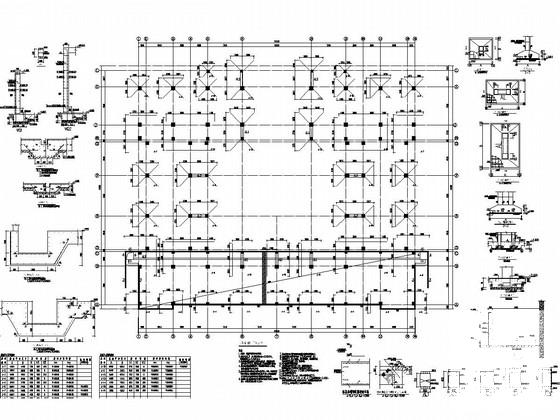

该资料包含: 结构设计说明 ,基础平面布置图,柱 平面布置图 ,各层梁配筋图,板配筋图,楼梯配筋图等共计19张图。
分享投稿时间:近几年7月。

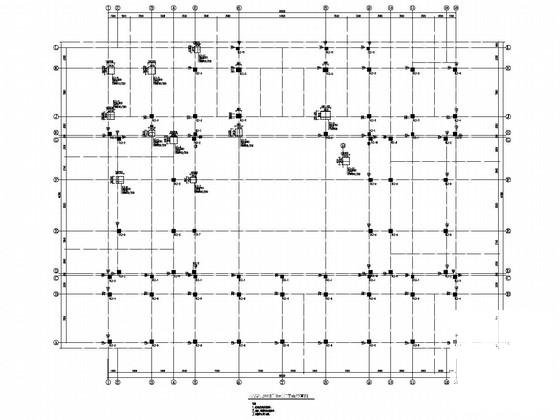

标高4.200米~顶部柱平面布置图

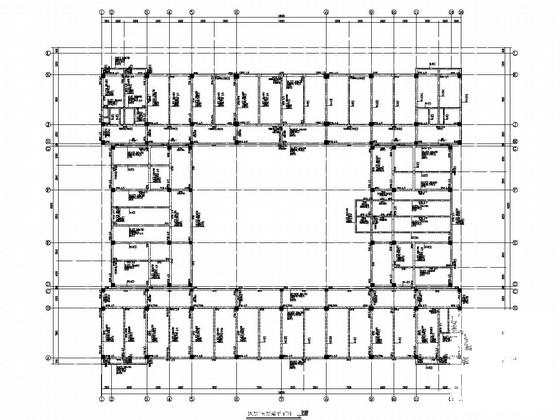

四层~五层梁平面图

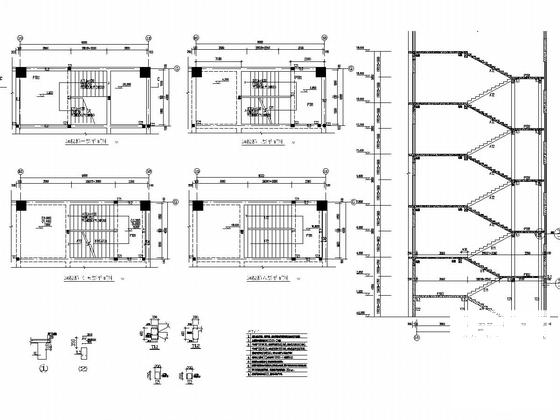

楼梯图

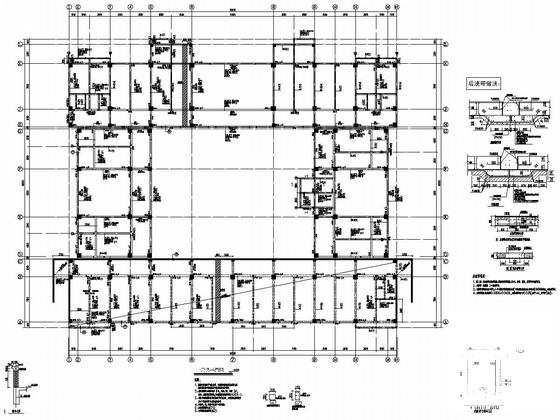

一层梁平面图

四层~五层结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 综合教学楼 - 1
    综合教学楼 - 1
  • 综合教学楼 - 2
    综合教学楼 - 2
  • 综合教学楼 - 3
    综合教学楼 - 3
  • 综合教学楼 - 4
    综合教学楼 - 4
  • 综合教学楼 - 5
    综合教学楼 - 5
  • 综合教学楼 - 6
    综合教学楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
