5层框架辅助教学楼结构设计CAD施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,混合结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该资料包含:
结构设计说明 ,基础 平面布置图 ,基础详图,板配筋平面图,楼梯结构详图,框架配筋图等
共8张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

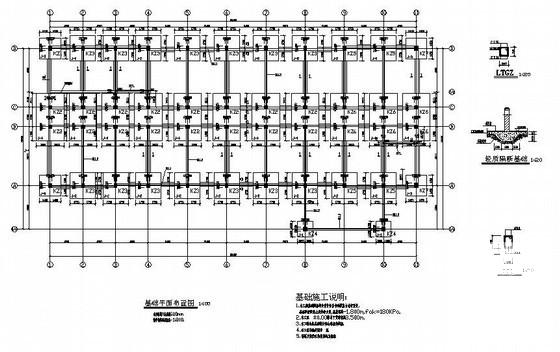

  • 教学楼框架结构设计 - 1
    教学楼框架结构设计 - 1

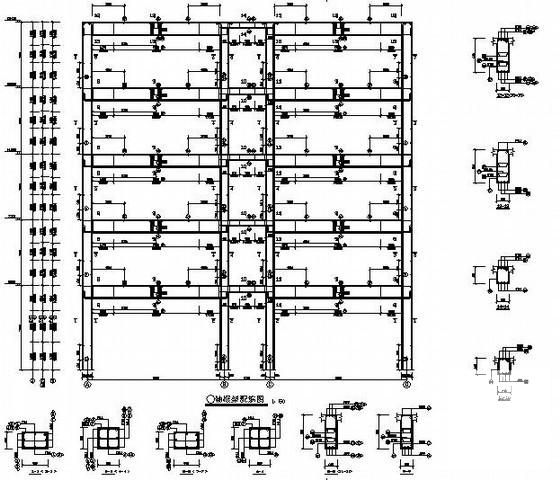

  • 教学楼框架结构设计 - 2
    教学楼框架结构设计 - 2

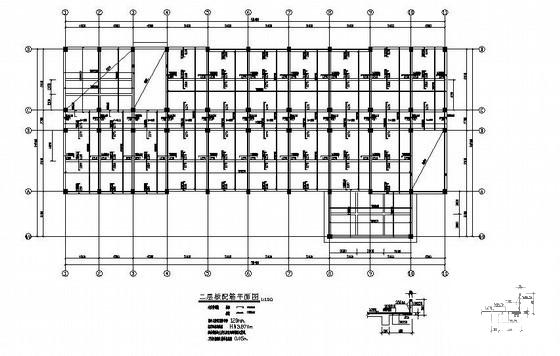

  • 教学楼框架结构设计 - 3
    教学楼框架结构设计 - 3

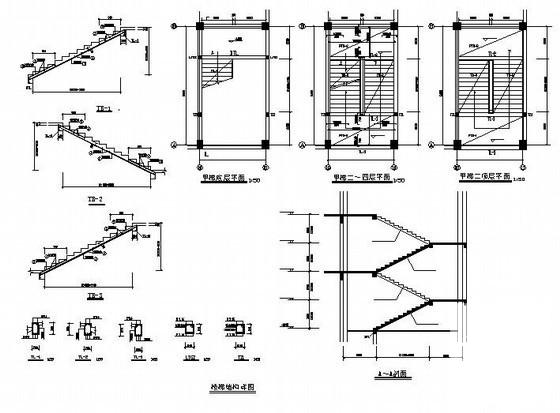

  • 教学楼框架结构设计 - 4
    教学楼框架结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
