5层教学楼建筑空调通风及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:20691.8平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:北京

附件详情

一、项目概要:

该项目位于北京市,是一个多层教学楼建筑,建筑面积为20691.8平米,地上5层,建筑高度19.95米。图纸内容包含设计及施工说明,主要设备材料表及图例,风管平面图,冷媒平面图,暖通平面图等...

二、空调系统:VRV多联机系统...

三、 通风防排烟 系统:本单体各功能房间、内走道以自然排烟为防排烟措施,可开启外窗面积不小于功能房间面积的2%,本单体二层报告厅建筑面积超过100平米,且自然排烟条件无法满足排烟要求,设置机械排烟系统,排烟量按房间面积不小于60m3/h*m2考虑补风由外窗自然补入;排烟风机选用双速风机,平时通风换气,火灾高速排烟。、地上部分靠外墙的楼梯间,每5层内可开启排烟窗的总面积不小于2.0平米,、公共卫生间设置机械通风系统,换气次数不小于10次/h...

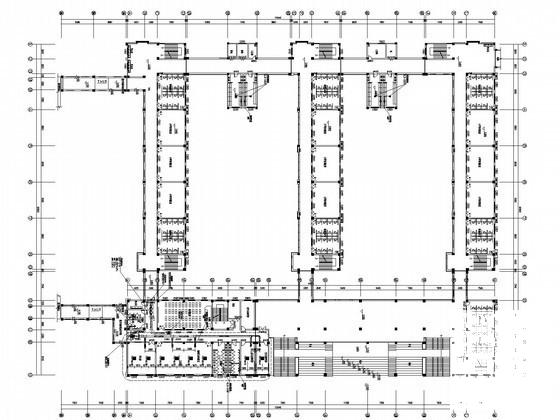

一层冷媒平面图

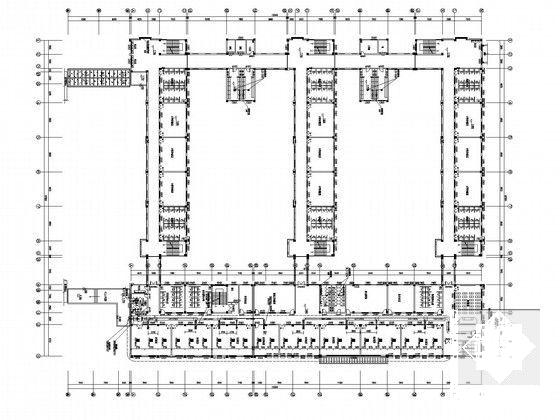

二层风管平面图

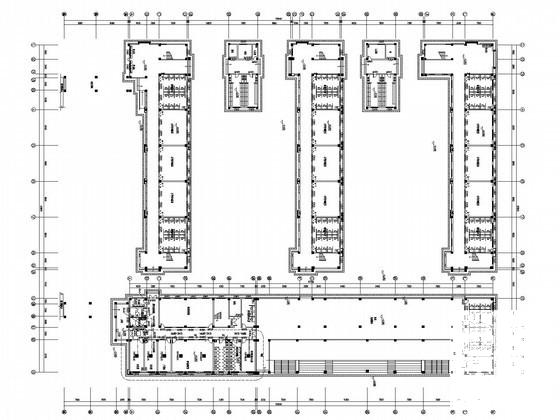

三层风管平面图

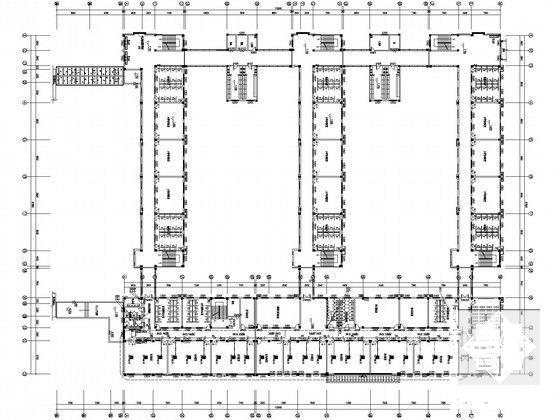

三层冷媒平面图

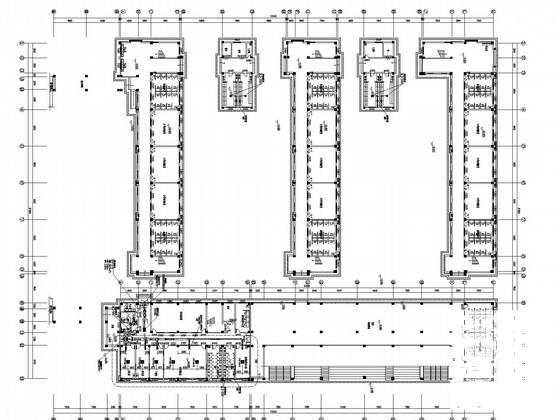

二层冷媒平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1
  • 建筑防排烟系统设计 - 2
    建筑防排烟系统设计 - 2
  • 建筑防排烟系统设计 - 3
    建筑防排烟系统设计 - 3
  • 建筑防排烟系统设计 - 4
    建筑防排烟系统设计 - 4
  • 建筑防排烟系统设计 - 5
    建筑防排烟系统设计 - 5
  • 建筑防排烟系统设计 - 6
    建筑防排烟系统设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
