5037.23平米4层商铺楼电施CAD施工图纸

  • 建筑地上层数:4层
  • 建筑设计面积:5037.23平方米
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 强电设计: 供配电系统 ,建筑物防雷,接地安全
  • 火灾保护分级:二级
  • 项目所在地:河南
  • 设计年代:近代

附件详情

  • 3#商铺
  • 1、设计说明 材料表 系统图
  • 2、一层干线平面图
  • 3、一层电气平面图
  • 4、二层电气平面图
  • 5、三层电气平面图
  • 6、阁楼层电气平面图
  • 7、屋面 防雷平面图
  • 8、基础接地平面图
  • 4#商铺
  • 1、设计说明 材料表 系统图
  • 2、一层干线平面图
  • 3、一层电气平面图
  • 4、二层电气平面图
  • 5、三层电气平面图
  • 6、阁楼层电气平面图
  • 7、屋面防雷平面图

附件详情

该项目位于河南,项目为4层商铺楼(3、4#商铺楼)。
建筑设计面积:5037.23m2;
建筑高度:4层,12.70m;
该项目耐火等级为二级,抗震设防烈度为六度。
设计范围包括变配电系统、建筑物防雷接地系统等。
该附件,总共15张。

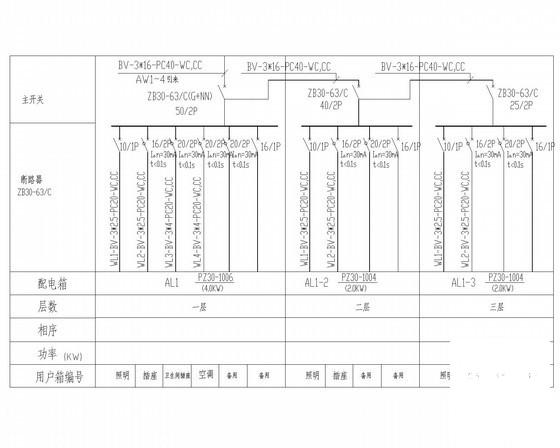

配电箱系统

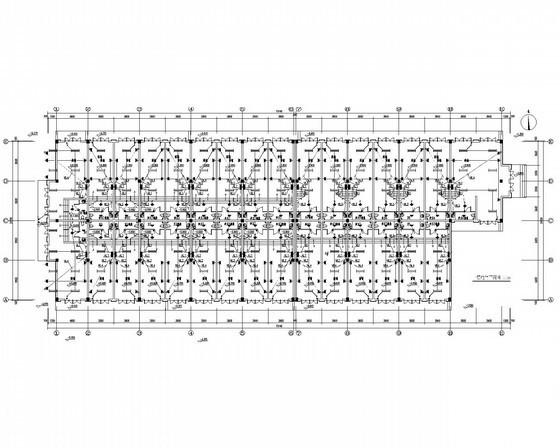

一层干线平面图

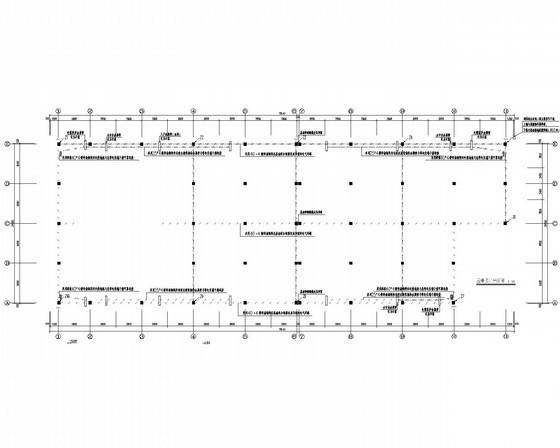

基础接地平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 商铺施工图 - 1
    商铺施工图 - 1
  • 商铺施工图 - 2
    商铺施工图 - 2
  • 商铺施工图 - 3
    商铺施工图 - 3
  • 商铺施工图 - 4
    商铺施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
