集团门廊、门卫钢结构CAD施工图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 结构安全等级:二级
  • 结构最大跨度:13m
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

某集团门廊、门卫钢结构图纸
该资料为:某集团门廊、门卫钢结构图纸
该资料抗震设防烈度为7度。
基本风压:0.45kN/平方米
基本雪压:0.40kN/平方米
该资料包含:
钢结构设计总说明、钢柱平面布置图、结构平面布置图、主桁架立面布置图、龙骨布置图、龙骨立面布置图、主柱平面布置图、次柱平面布置图、屋面结构 平面布置图 、结构立面前视图、结构立面轴侧图共12张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

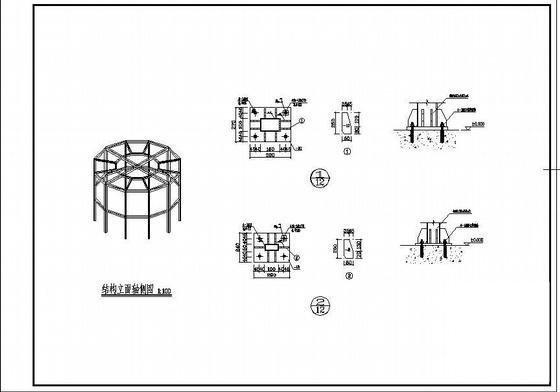

  • 钢结构结构施工图纸 - 1
    钢结构结构施工图纸 - 1

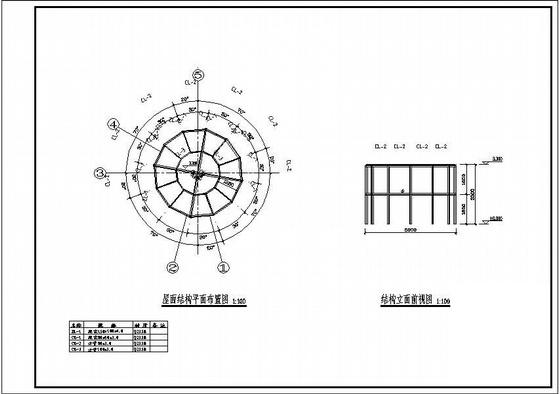

  • 钢结构结构施工图纸 - 2
    钢结构结构施工图纸 - 2

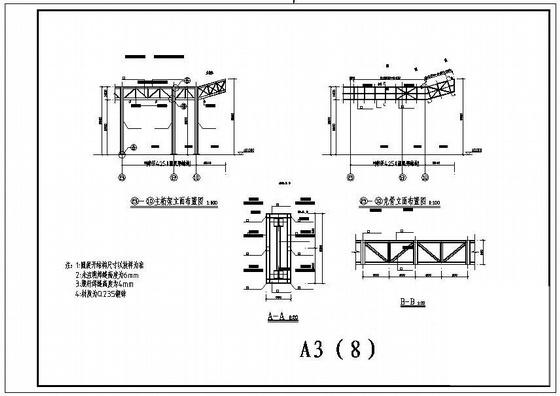

  • 钢结构结构施工图纸 - 3
    钢结构结构施工图纸 - 3

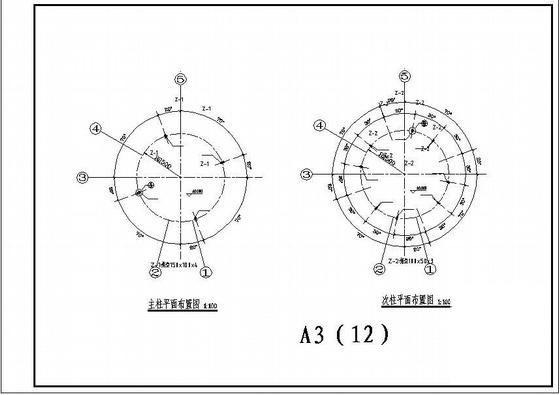

  • 钢结构结构施工图纸 - 4
    钢结构结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
