医院手术室净化工程全套设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:57张
  • 设计年代:近代
  • 设计内容:洁净,其它
  • 冷热源:空气源热泵
  • 洁净等级:百级,万级,十万级
  • 节点大样:管道支吊架
  • 特殊系统:医气系统 配电系统
  • 项目所在地:江西

附件详情

  • 空调设计说明
  • 空调施工说明
  • 图例
  • 明细表
  • 风管系统图
  • 空调大样图
  • 空调末端接管系统图
  • 送回风管图
  • 排风管图
  • 设备层新风管及排风管图
  • 设备层空调机基础地台及地面开孔图
  • 设备层空调室外机机冷煤管布置图
  • 设备层空调机冷凝排水及加湿水管布置图
  • 医用气体设计说明
  • 医气系统图
  • 大样图及设备表
  • 气体 平面布置图
  • 麻醉废气排放平面布置图
  • 装饰装修设计说明
  • 装饰节点大样图
  • 施工范围图
  • 平面放线图
  • 吊顶平面布置图
  • 装饰材料说明图
  • 地面胶地板布置图
  • 电气设计 说明
  • 配电系统图
  • 配电接点图
  • 配电系统图
  • 照明、插座、动力平面图
  • 排风机线路图
  • 设备层空调线路图
  • 设备层动力平面图
  • 弱气设计说明
  • 弱电系统图
  • 监控系统图
  • 废气排放泵控制线图
  • 气体布线报警图
  • 门禁平面图
  • 布线注意

附件详情

稿件为江西某人民医院手术部净化工程全套设计施工图纸,包括净化空调系统设计,医用气体系统设计,装饰装修设计,配电系统以及弱电系统设计等;工程包括8间手术室及相关的辅助用房,Ⅰ级手术室1间,Ⅲ级手术室3间(其中1间正负手术室,一间铅防护),Ⅳ手术室4间。

,图纸共57张。

风管系统图

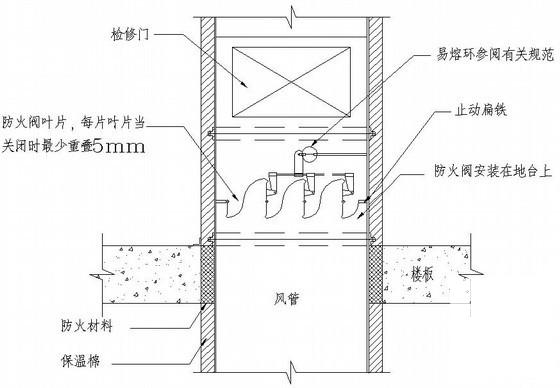

风管穿越楼板防火阀安装大样图

铝扣板天花详图

弱点系统布线注意

手术室排风系统安装大样图

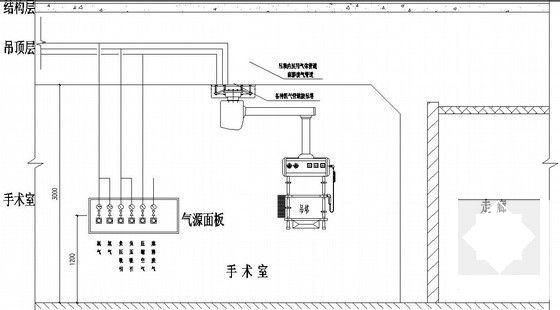

手术室医用气体接管示意图

医气系统图

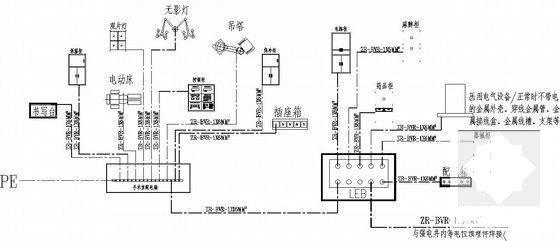

手术室等电位联结示意图

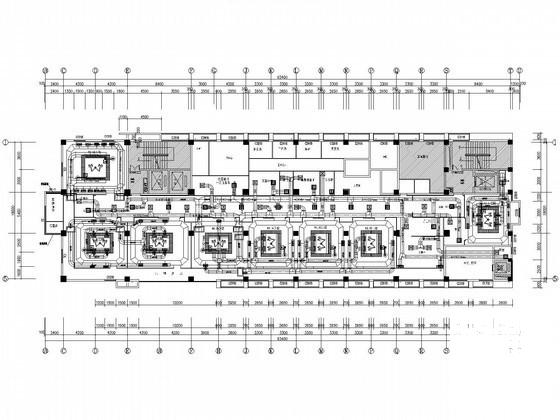

气体平面布置图

手术室洁净工程施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 医院手术室设计施工 - 1
    医院手术室设计施工 - 1
  • 医院手术室设计施工 - 2
    医院手术室设计施工 - 2
  • 医院手术室设计施工 - 3
    医院手术室设计施工 - 3
  • 医院手术室设计施工 - 4
    医院手术室设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
