54000平米25层三甲医院空调设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:54000平方米
  • 地上层数:25层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:河南

附件详情

  • 空调设计施工说明
  • 主要设备表

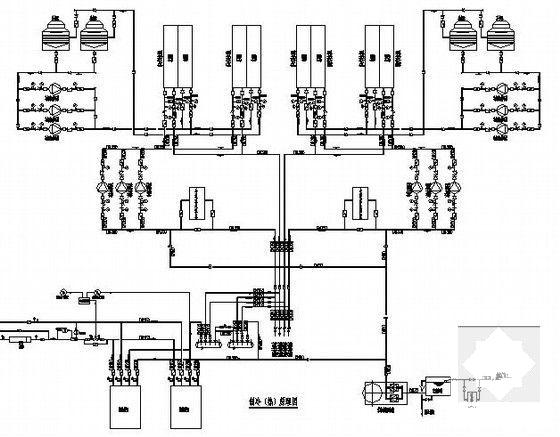

  • 制冷(热)原理图

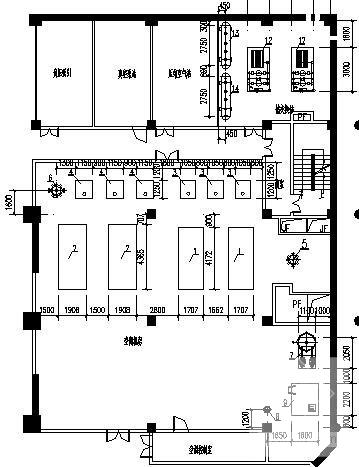

  • 制冷站房 平面布置图
  • 地下一层冷冻水管道平面图

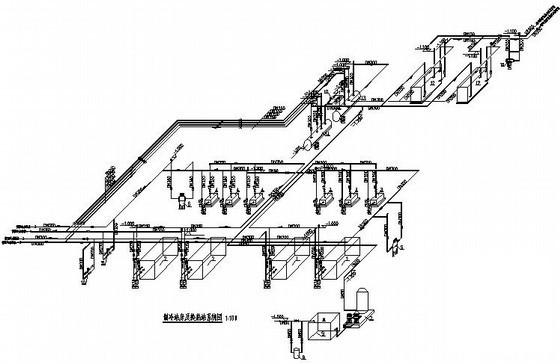

  • 制冷站房及换热站系统图
  • 地下二层通风及防排烟平面图

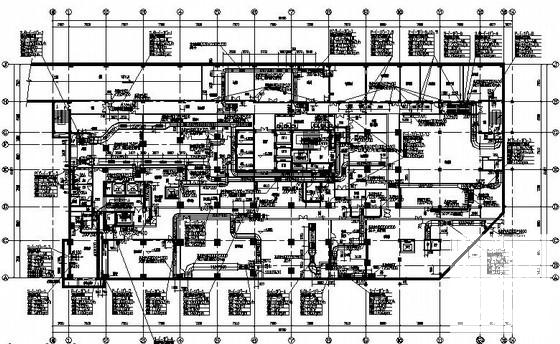

  • 空调风平面图
  • 空调水平面图

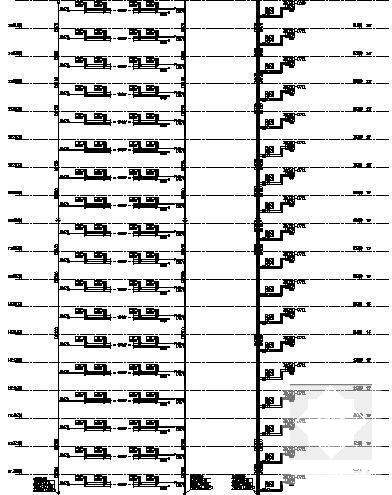

  • 空调立管系统图

附件详情

一、项目概要:该项目为XX医院综合病房楼。地下二层,地上25层。总建筑面积53667.65平方米,建筑总高度为99.5米,是新建工程,为一类高层医疗建筑。
二、设计内容
1. 冷热源设计:离心式高温水冷冷水机组;热源:城市集中供热供应的高温水;
2. 空气处理系统:门诊、病房等采用风机盘管(接15~21°1C冷水)加新风机组系统......
3. 空调水系统:空调高温冷水系统及低温冷水系统均采用冬夏共用管道的二管制,冷水循环系统采用一次泵末端变流量系统。水系统竖向为异程式,水平为同程式......
4. 通风及防排烟系统设计:汽车库排烟量按6次/h计算,补风量按≮排烟量的50%计算......

,图纸共37张。
