电子有限公司车间网架屋盖结构CAD施工图纸,共9张CAD施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

某电子有限公司车间网架屋盖结构图
该资料为:某电子有限公司车间网架屋盖结构图
该项目为电子有限公司车间网架屋盖,平面尺寸为75.0mx90.0m,该网架形式为正放四角锥焊接球网架,周边支承。
地震设防烈度7度
基本风压(标准值):0.40KN/平方米
网架 平面布置图 中方框处为网架支座位置,也即支座预埋件位置。支座预埋件应平整准确,尤其是轴线和高度偏差均。
该资料包含:
网架设计说明、网架平立面图、网架安装总图、网架上弦杆安装图、网架腹杆安装图、网架下弦杆安装图、网架支托布置图、杆件材料表、网架支座详图共9张图纸。


2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

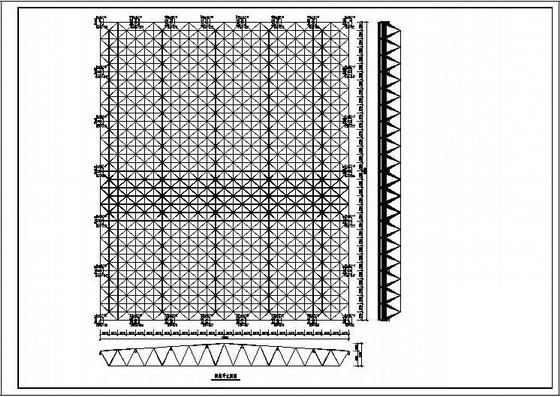

  • 网架结构施工图纸 - 1
    网架结构施工图纸 - 1

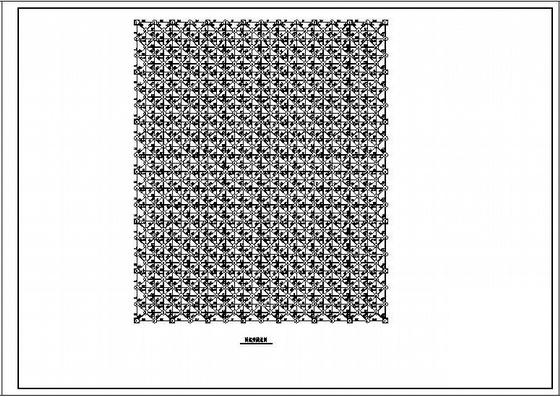

  • 网架结构施工图纸 - 2
    网架结构施工图纸 - 2
  • 网架结构施工图纸 - 3
    网架结构施工图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
