地上18层剪力墙住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:41张

附件详情

结构设计总说明、CFG桩位布置图、筏板基础配筋图、剪力墙 平面布置图 、梁配筋图、板结构平面图、剪力墙柱配筋表、横梁配筋图、出屋面顶板结构平面图、出屋面顶梁配筋图、楼梯节点详图共41张图纸。

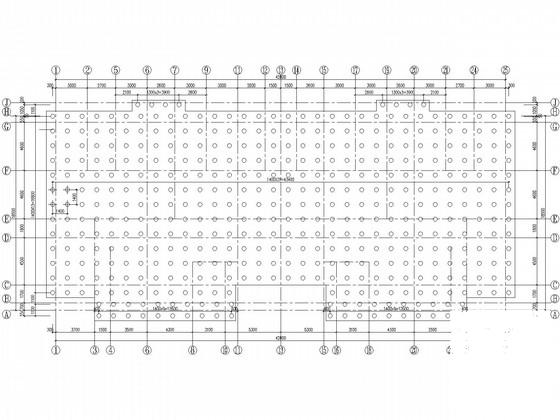

CFG桩位布置图

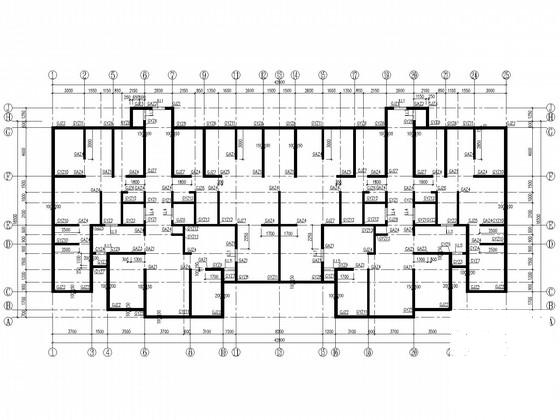

剪力墙平面布置图

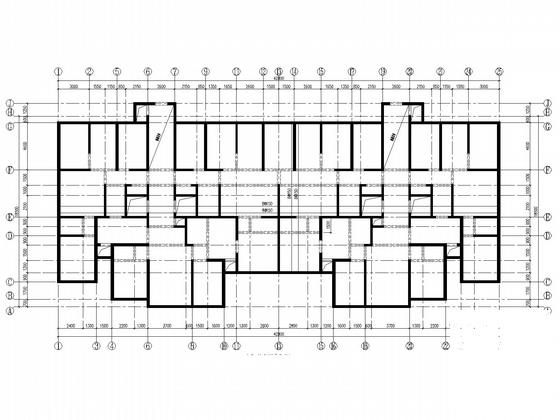

板结构平面图

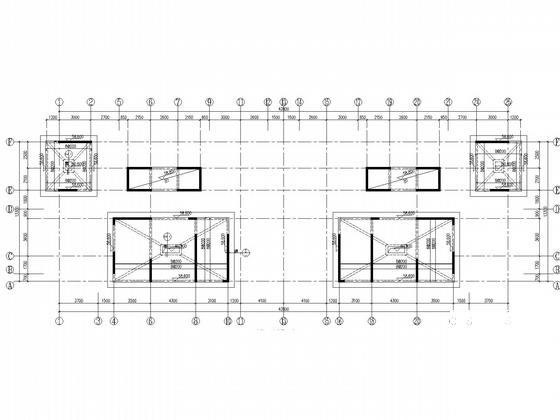

出屋面顶板结构平面图

阁楼梁配筋图

楼梯节点

节点详图

基础节点

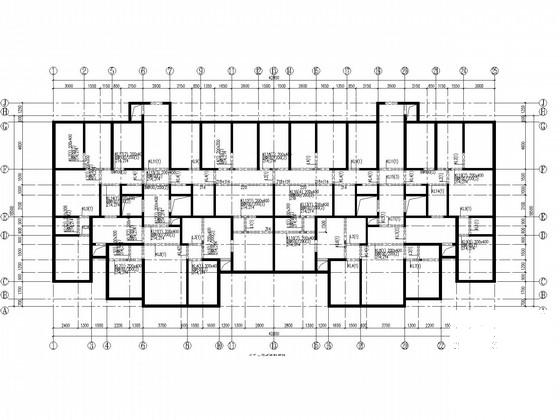

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅楼 - 1
    剪力墙结构住宅楼 - 1
  • 剪力墙结构住宅楼 - 2
    剪力墙结构住宅楼 - 2
  • 剪力墙结构住宅楼 - 3
    剪力墙结构住宅楼 - 3
  • 剪力墙结构住宅楼 - 4
    剪力墙结构住宅楼 - 4
  • 剪力墙结构住宅楼 - 5
    剪力墙结构住宅楼 - 5
  • 剪力墙结构住宅楼 - 6
    剪力墙结构住宅楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
