5层异形柱框架结构保障性住房结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:63张
  • 设计年代:近代

附件详情

该项目是安徽保障性住房项目,包括1#、2#楼,地上5层,异形柱框架结构,1#建筑设计面积:2270.44平方米,2#建筑设计面积:3401.09平方米,工程采用天然地基浅基础,独立基础,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:1#、2# 结构设计说明 ,基础图,基础详图,柱 平面布置图 ,各层结构平面图,梁结构平面图,楼梯图,共计33张图。
建筑专业该资料包含:1#、2#建筑设计总说明,门窗表 门窗大样 绿建专篇,平面图,立面图,剖面图,楼梯平面、栏杆详图,卫生间详图,大样图,共计30张图。
分享投稿时间:近几年8月。总计63张图。

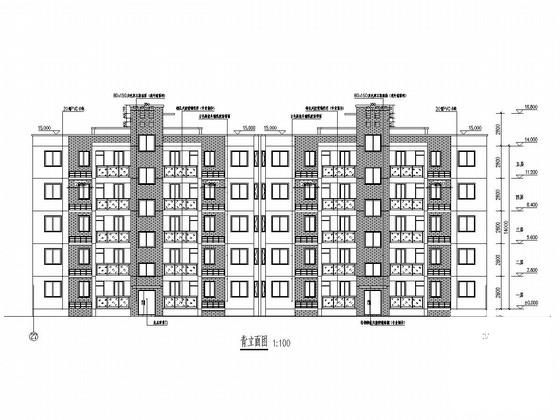

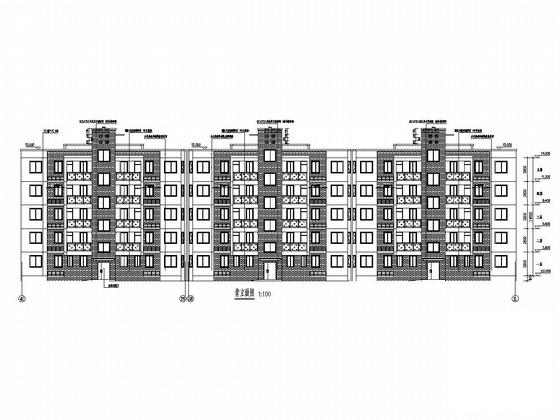

2#背立面图

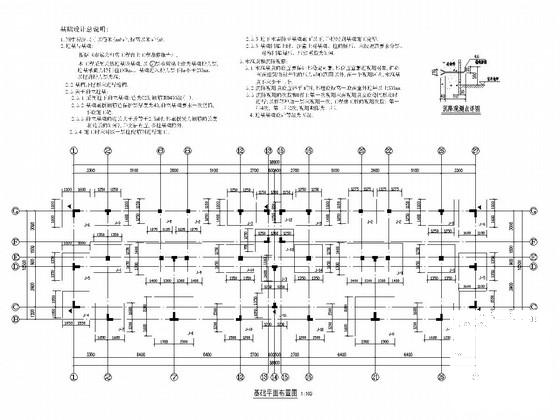

1#基础平面布置图

2#三层梁结构平面图

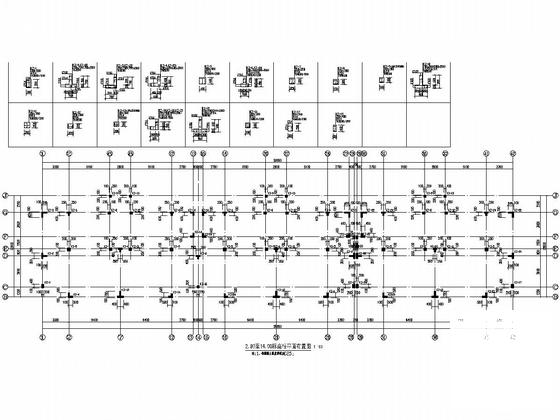

2#2.80至14.00标高柱平面布置图

1#楼梯出屋面梁结构平面图

1#三~五平面图

2#大样详图

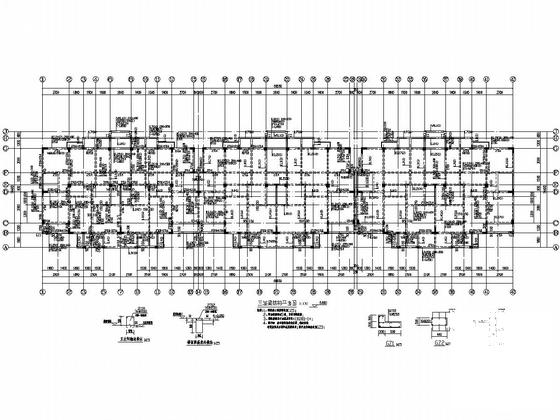

1#二、三、四、五层结构平面图
