地上5层框架结构实验楼结构设计施工CAD图纸

  • 建筑类别:教育,科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:23张
  • 设计年代:近代

附件详情

该项目为安徽某教学实验楼,地上五层,因主楼超长或不规则,地上部分设置4条变形缝,分成四块单体,建筑设计结构形式为钢筋混凝土框架结构,基础采用天然地基下的独立基础,为非抗震框架。
该资料包含: 结构设计说明 、基础平面图、基础详图、框架柱 平面布置图 、框架柱详图、梁配筋平面图、板配筋平面图、 楼梯详图 、节点大样等共23张图纸。

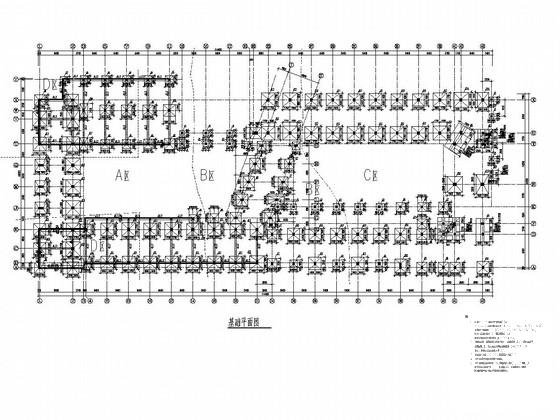

基础平面图

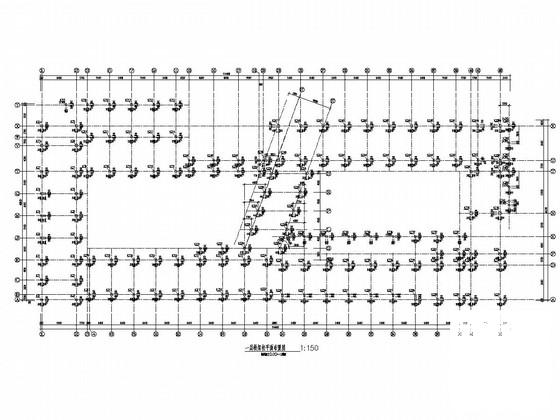

一层框架柱平面布置图

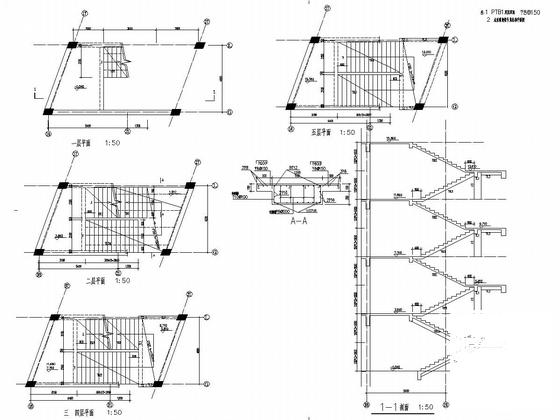

楼梯1详图一

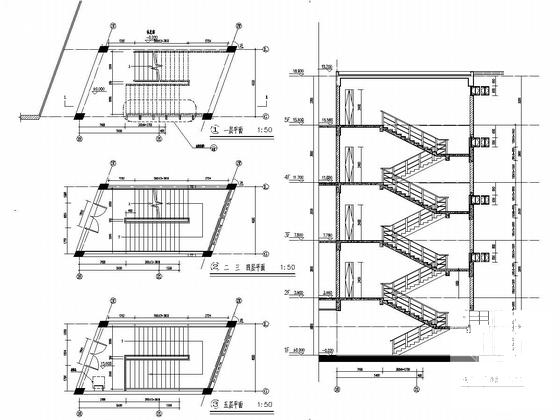

楼梯1详图二

三层梁板配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构设计图纸 - 1
    框架结构设计图纸 - 1
  • 框架结构设计图纸 - 2
    框架结构设计图纸 - 2
  • 框架结构设计图纸 - 3
    框架结构设计图纸 - 3
  • 框架结构设计图纸 - 4
    框架结构设计图纸 - 4
  • 框架结构设计图纸 - 5
    框架结构设计图纸 - 5
  • 框架结构设计图纸 - 6
    框架结构设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
