单层混凝土框架结构废水处理设备间结构施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:2张
  • 设计年代:近代

附件详情

该项目是废水处理间项目,基础采用先张法预应力混凝土管桩,该资料包含:基础平面图,地梁配筋图,屋面梁板图,基础~屋面柱配筋图,项目概要,共计2张图.
分享投稿时间:近几年11月。

上部结构图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

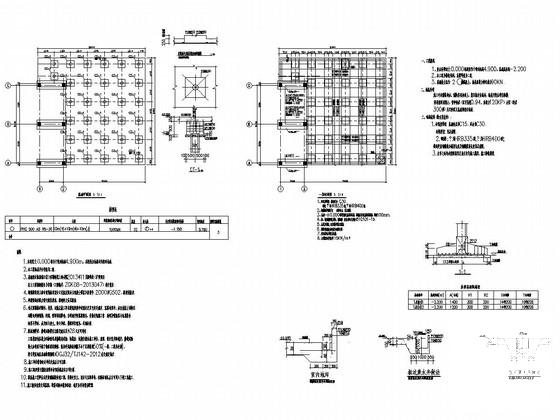

  • 废水处理设备间施工图 - 1
    废水处理设备间施工图 - 1

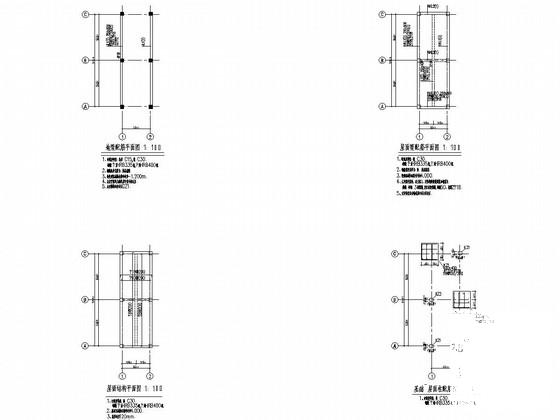

  • 废水处理设备间施工图 - 2
    废水处理设备间施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
