高层住宅电气专业施工CAD图纸

  • 建筑类别:住宅,办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:128870.32平方米
  • 建筑地上层数:28层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:车库,设备用房
  • 负荷等级:一级,二级,三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:河北
该附件为河北高层住宅电气专业施工图,该资料包括红线内的以下内容:1低压配电系统;2.照明及应急照明系统;3.电力、空调配电系统;4.防雷与接地系统;5.综合布线系统(语音、数据、通讯);6.有线电视系统;7.多功能访客非可视对讲及防入侵报系统;8.火灾自动报警及控制系统;9.漏电火灾报警监测系统;10.保安监控及门禁管理系统;11.车库管理及地下室无线通讯信号覆盖系统。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

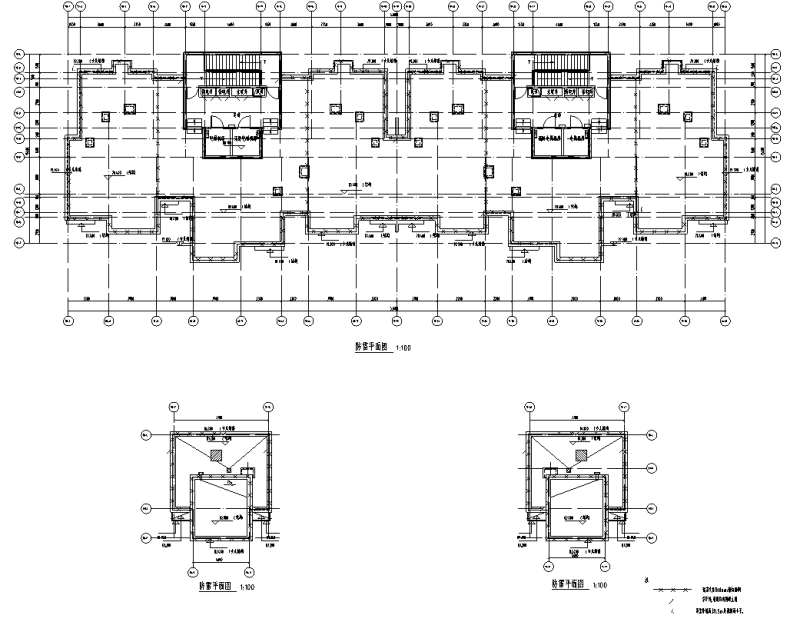

  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1

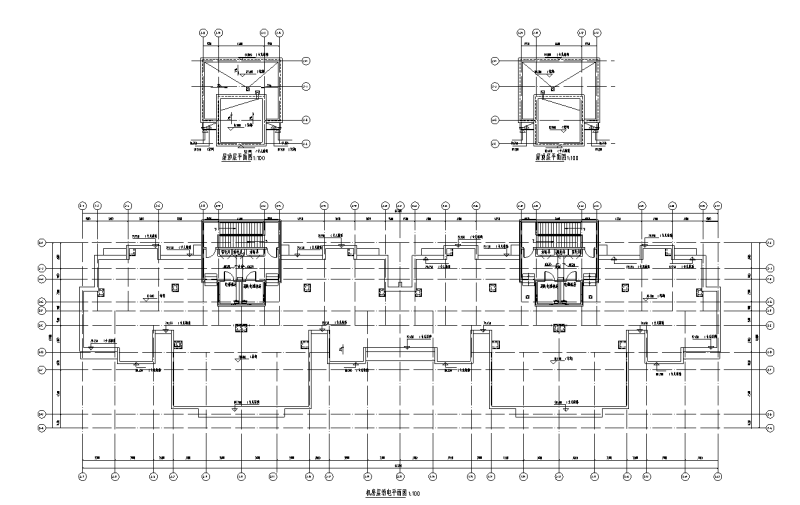

  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2

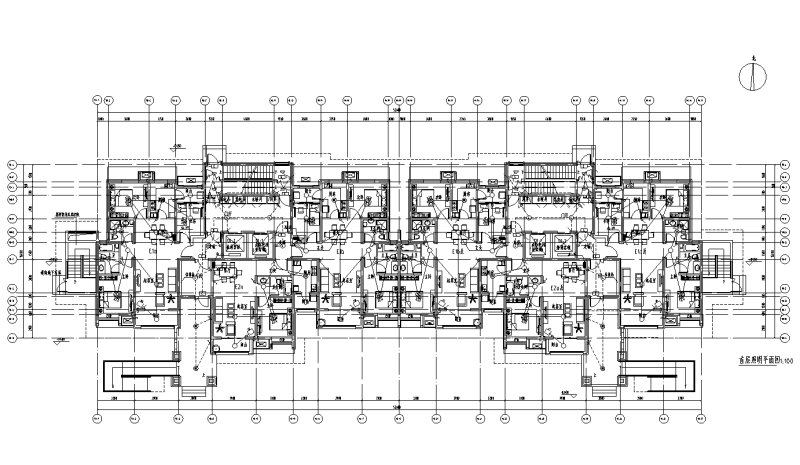

  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3

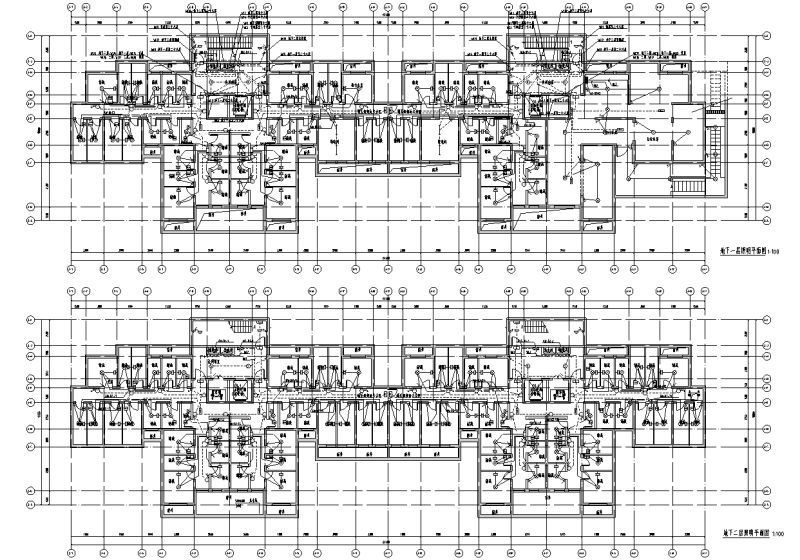

  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4

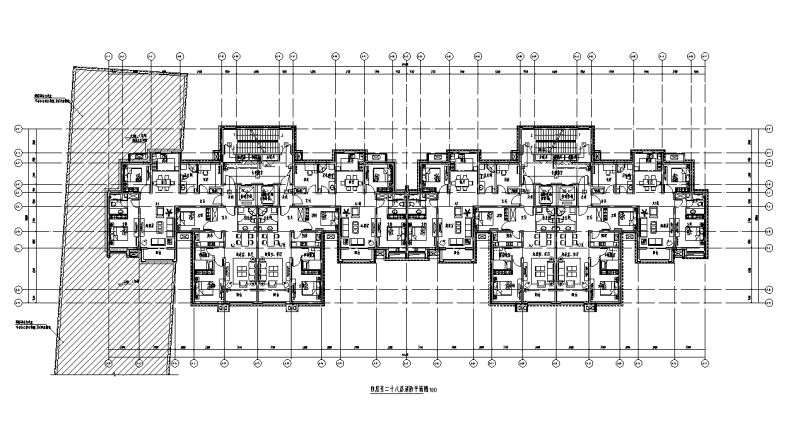

  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
