住宅小区弱电智能化专项施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:车库,其它
  • 节点大样:弱电设备
  • 弱电设计:入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,通信系统,机房工程,其它

该附件为住宅小区弱电智能化专项施工图。

概况:
该项目为江苏无锡某地块开发项目18,22,28,34,39#,共4层,共四个单元,一梯两户,均为住宅。每层层高3.0米。建筑高度12.52米。建筑设计结构形式为框架结构。现浇混凝土楼板。属多层住宅建筑。

设计范围:
1. 周界防范系统;
2. 视频监控系统
3. 楼宇可视对讲系统
4. 住户报警系统
5. 车辆管理系统
6. 电子巡更系统
7. 门禁管理系统
8. 访客系统
9. 梯控系统
10.机房工程

部分图纸摘录:

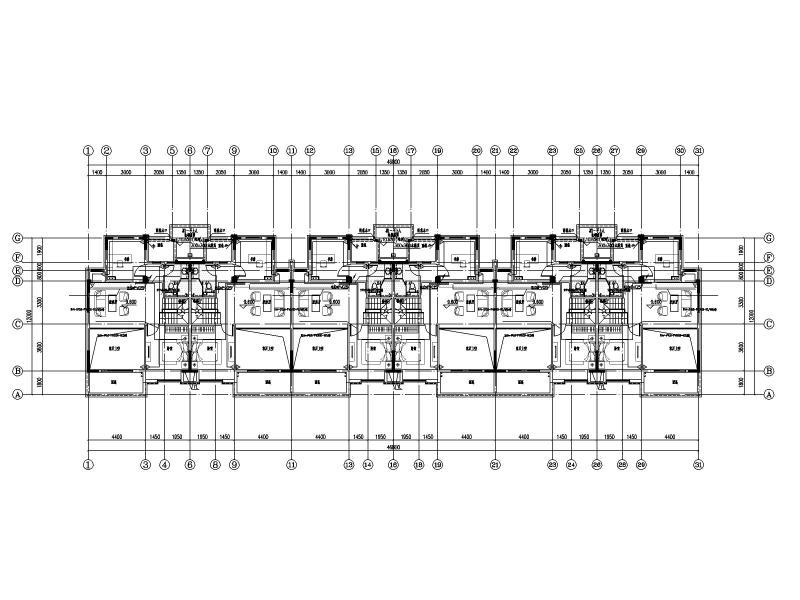

智能化平面图

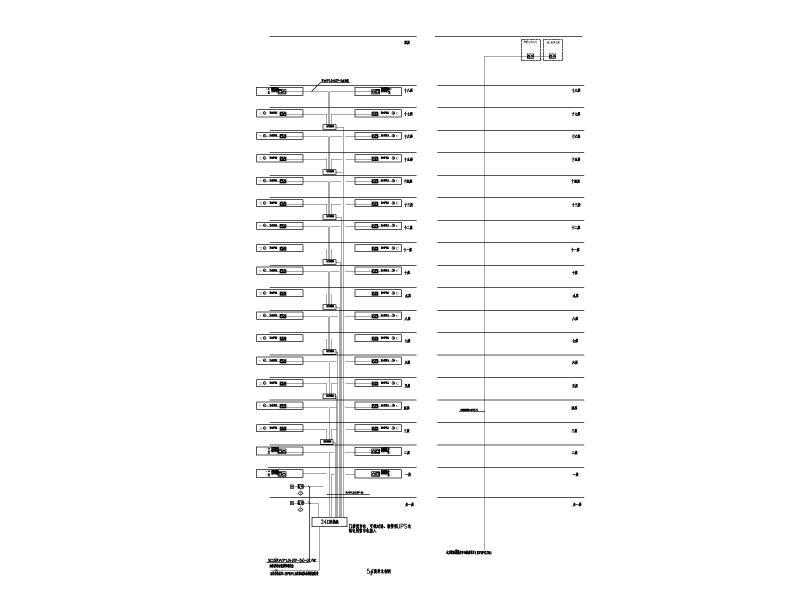

可视对讲、门禁、五方通话系统图

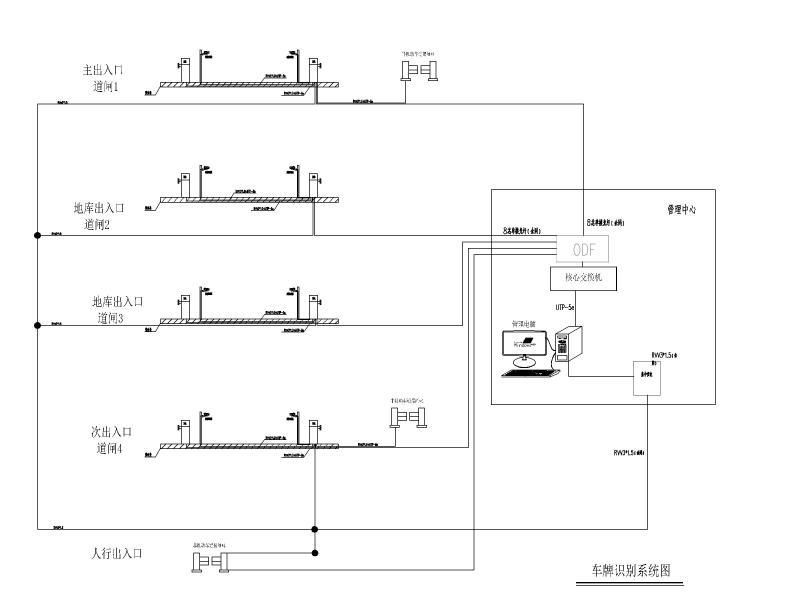

车牌识别系统

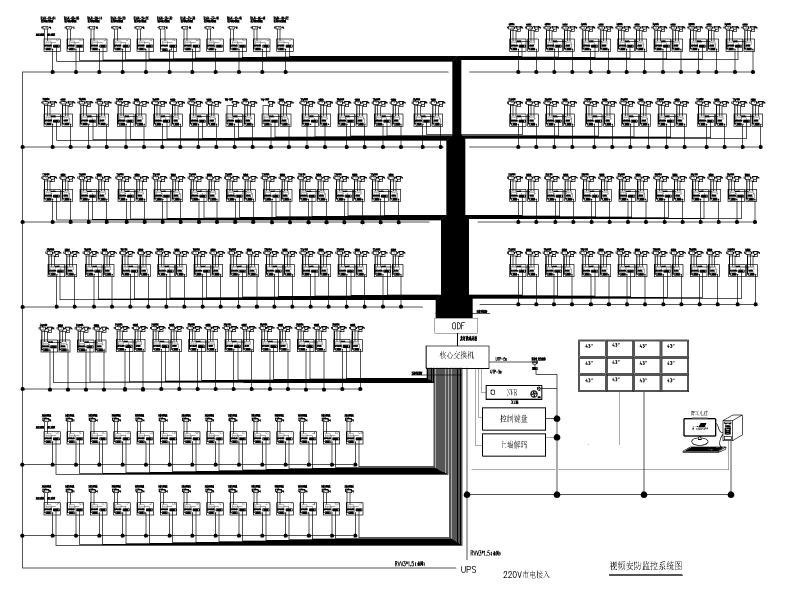

视频安防监控系统图



周界防范系统



监控中心安防布置图



屏幕墙操作台示意图




摄像机立杆大样图



室外管道、手工井施工大样图




探测器及室内机安装大样图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

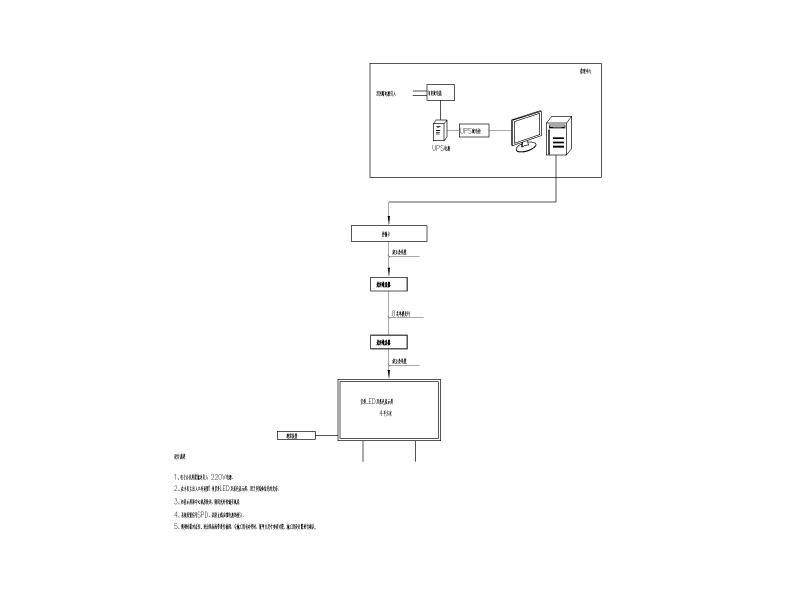

  • 住宅小区弱电施工 - 1
    住宅小区弱电施工 - 1
  • 住宅小区弱电施工 - 2
    住宅小区弱电施工 - 2
  • 住宅小区弱电施工 - 3
    住宅小区弱电施工 - 3
  • 住宅小区弱电施工 - 4
    住宅小区弱电施工 - 4
  • 住宅小区弱电施工 - 5
    住宅小区弱电施工 - 5
  • 住宅小区弱电施工 - 6
    住宅小区弱电施工 - 6
  • 住宅小区弱电施工 - 7
    住宅小区弱电施工 - 7
  • 住宅小区弱电施工 - 8
    住宅小区弱电施工 - 8
  • 住宅小区弱电施工 - 9
    住宅小区弱电施工 - 9
  • 住宅小区弱电施工 - 10
    住宅小区弱电施工 - 10
以上是部分截图,请下载附件后查看完整高清内容
