电影综合大厦暖通CAD图纸

附件详情

  • 资料目录空调通风施工设计说明
  • 图例设备一览表
  • 空调地下一层平面图
  • 防排烟,通风地下一层平面图
  • 空调通风一层平面图
  • 防排烟一层平面图
  • 空调通风二层平面图
  • 防排烟二层平面图
  • 空调通风三层平面图
  • 防排烟三层平面图
  • 空调通风四层平面图
  • 防排烟四层平面图
  • 空调通风,防排烟夹层平面图
  • 空调通风,防排烟屋顶平面图
  • 空调制冷系统流程图
  • 空调水路系统图
  • 仓库,超市,商场排烟系统图
  • 仓库,超市,商场排烟系统图
  • 制冷机房设备管道 平面布置图
  • 制冷机房设备管道剖面图
  • 空调机房平面布置图 立面图 剖面图

附件详情

电影院全套空调图纸,该项目冷负荷约为800RT。采用二台400RT封闭型离心式水冷冷水机组作为冷源。冷冻水供回水温度为7℃/12℃。配有相应水量的冷却塔二台及相应流量的冷却水泵、冷冻水泵各三台。冷冻机及冷冻(却)水泵设于一层机房内,冷却塔设在四层屋面。空调水系统:水系统为异程二管制。各分枝干管与主干管连接处装有平衡阀以调节水量。采用高位膨胀水箱恒定回水压力。商店,超市,等大空间房间采用全空气低风速系统。 放映室采用风机盘管加新风系统。观众厅采用立式风柜加新风系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

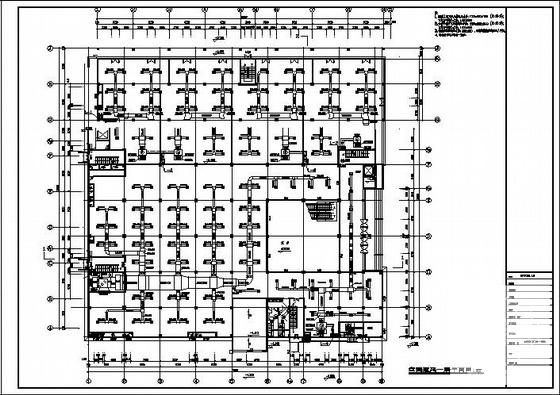

  • 电影综合大厦暖通CAD图纸 - 1
    第 1 张图

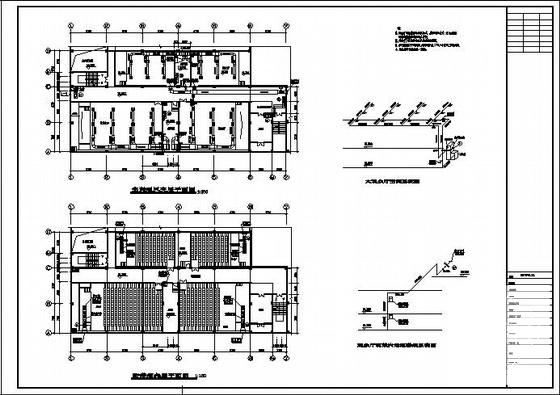

  • 电影综合大厦暖通CAD图纸 - 2
    第 2 张图

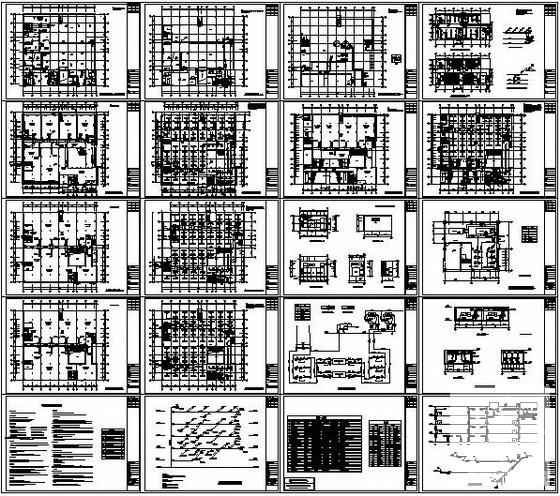

  • 电影综合大厦暖通CAD图纸 - 3
    第 3 张图
  • 电影综合大厦暖通CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
