多层教学楼给排水施工CAD大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱
  • 供水方式:市政供水
  • 项目所在地:贵州
  • 设计详细说明:有
工程概述:
建筑概况:该项目为桐梓县九坝镇中心学校综合楼,项目位于贵州省遵义市,综合楼总建筑面积为:2972.42平方米,建筑高度为18.5m,本建筑地上四层,结构为框架结构,其他详见建筑设计总说明。

设计范围:
该资料范围包括该项目室内的生活给水系统,生活排水系统,消火栓系统和建筑灭火器配置的设计。

部分图纸展示:

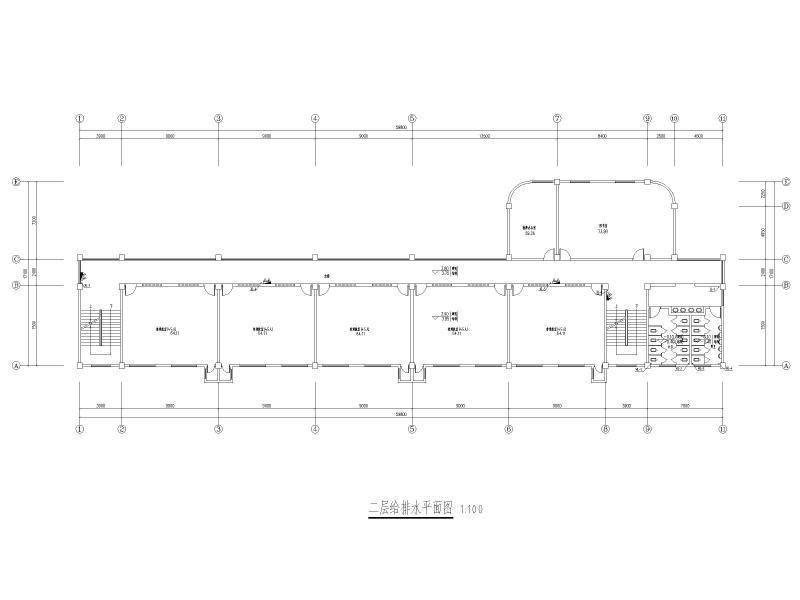

二层给排水平面图

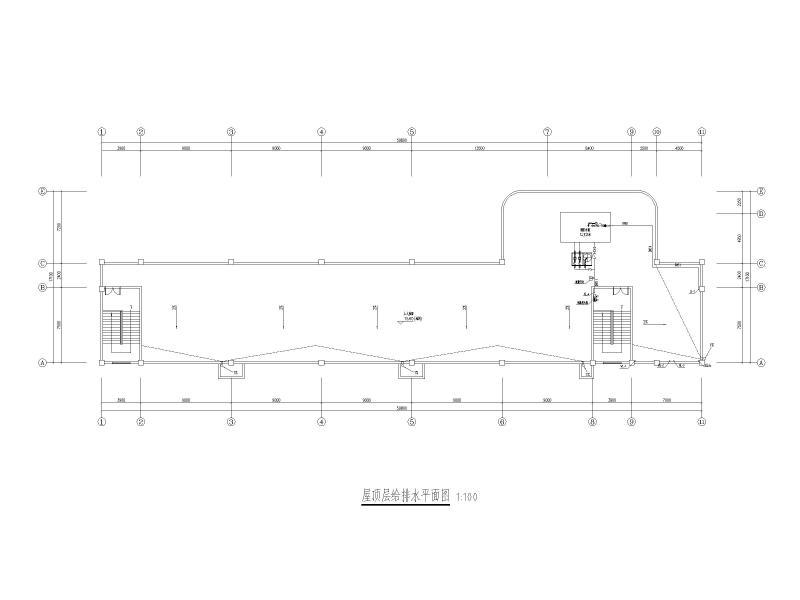

屋顶层给排水平面图

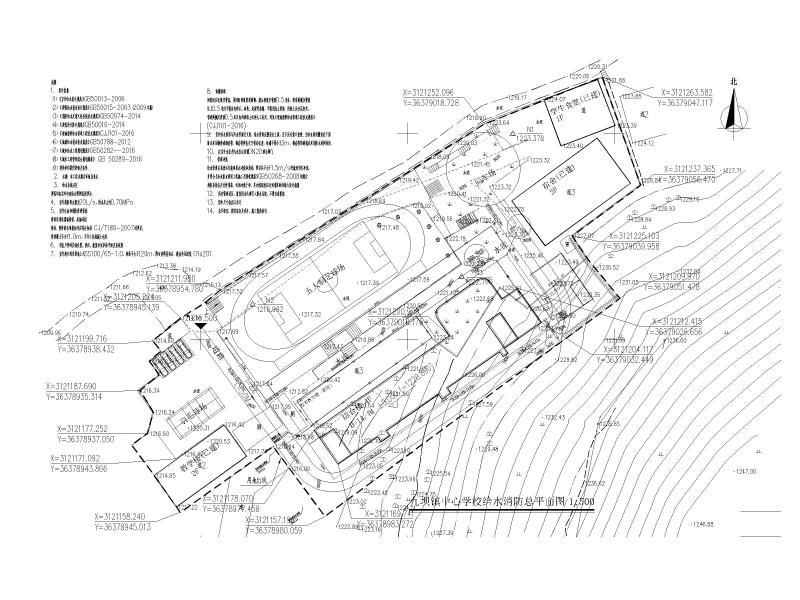

九坝镇中心学校给水消防总平面图

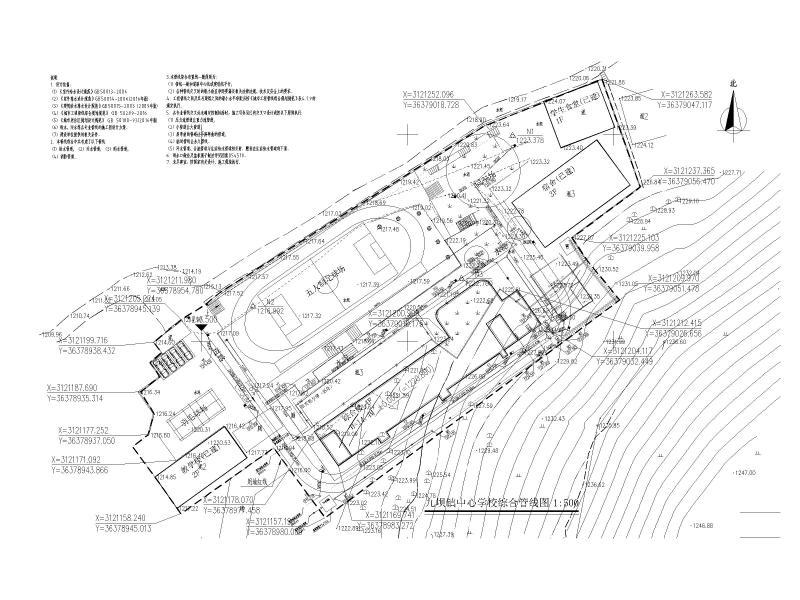

九坝镇中心学校综合管线图

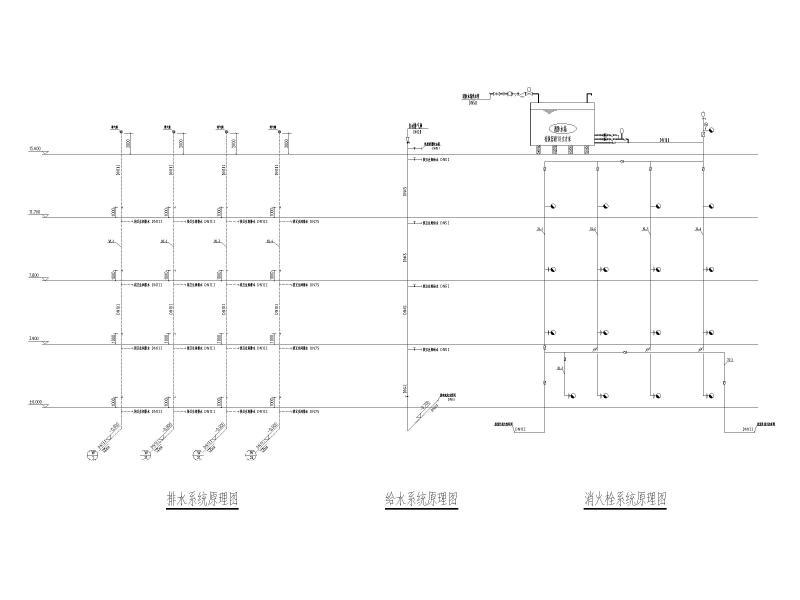

排水系统原理图
消防水箱大样图
消防水泵房大样图(一)
消防水泵房大样图(二)

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 多层教学楼给排水 - 1
    多层教学楼给排水 - 1
  • 多层教学楼给排水 - 2
    多层教学楼给排水 - 2
  • 多层教学楼给排水 - 3
    多层教学楼给排水 - 3
  • 多层教学楼给排水 - 4
    多层教学楼给排水 - 4
  • 多层教学楼给排水 - 5
    多层教学楼给排水 - 5
  • 多层教学楼给排水 - 6
    多层教学楼给排水 - 6
  • 多层教学楼给排水 - 7
    多层教学楼给排水 - 7
  • 多层教学楼给排水 - 8
    多层教学楼给排水 - 8
以上是部分截图,请下载附件后查看完整高清内容
