中医院地下室人防工程施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑设计面积:1388平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:人防
  • 项目所在地:陕西
项目概要:
本项目为某中医院搬迁项目,地下一层,人防建筑面积约9865.5平方米,一个二等人员掩蔽所,一个医疗救护站和个人物资库,平时地下室为汽车库,战时为常6级核6级人防工程,本次人防设计,医疗救护站:人防面积为1388平米,掩蔽人数为140人,本医疗救护站划分第一密闭区和第二密闭区。

设计范围:
医疗救护站空调设计、采暖系统设计

部分图纸展示:

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 人防地下室工程施工 - 1

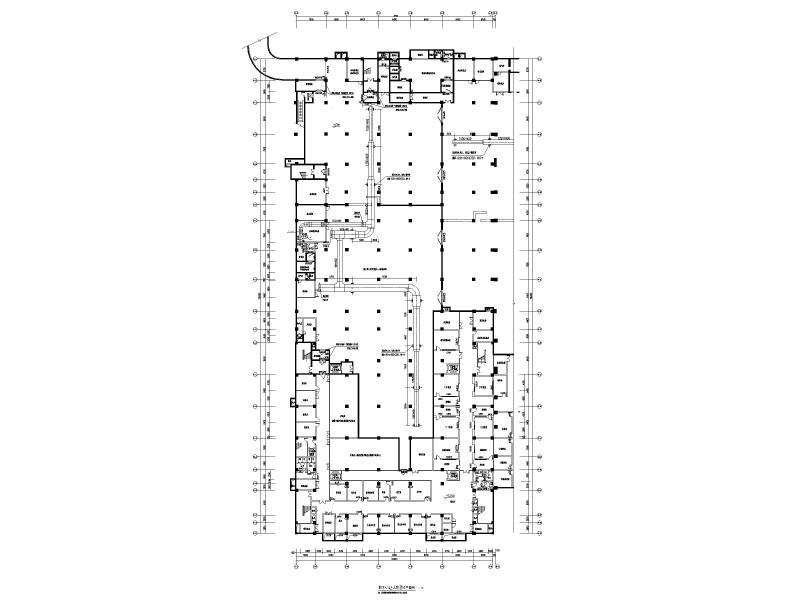

    人防地下室工程施工 - 1
  • 人防地下室工程施工 - 2

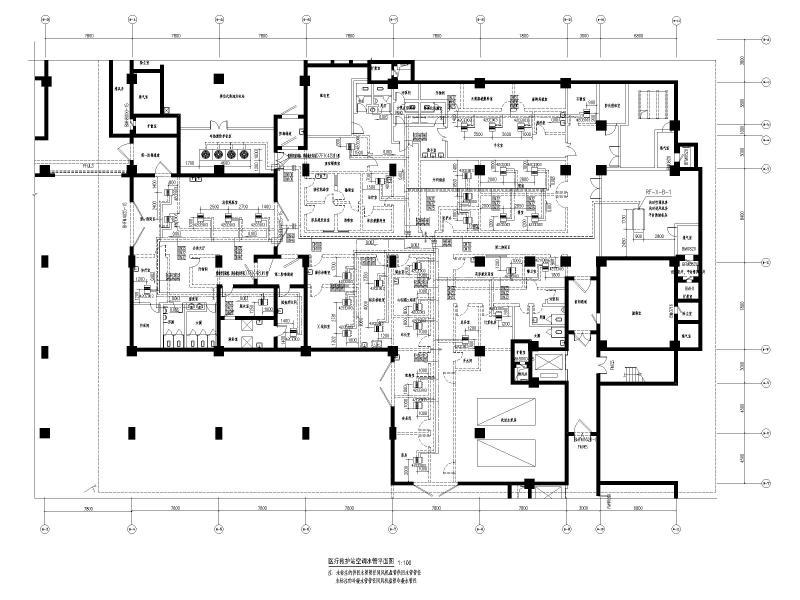

    人防地下室工程施工 - 2
  • 人防地下室工程施工 - 3

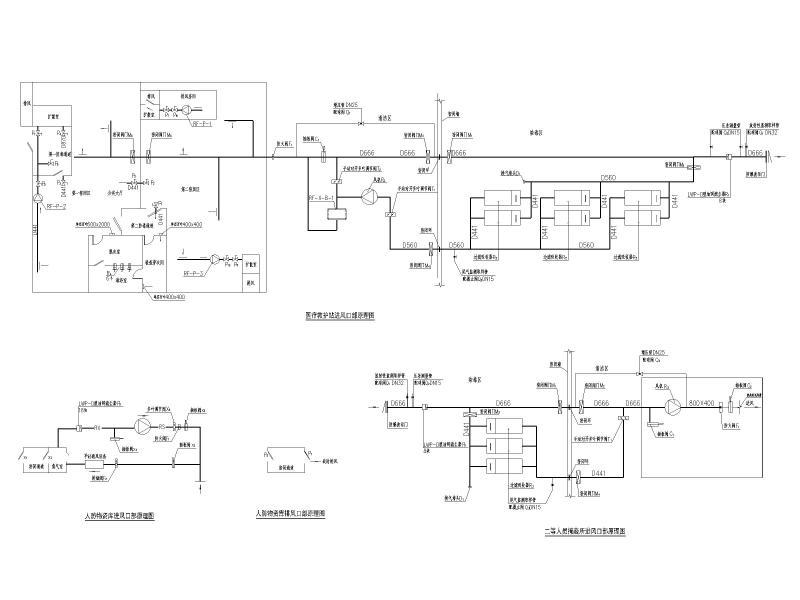

    人防地下室工程施工 - 3
  • 人防地下室工程施工 - 4

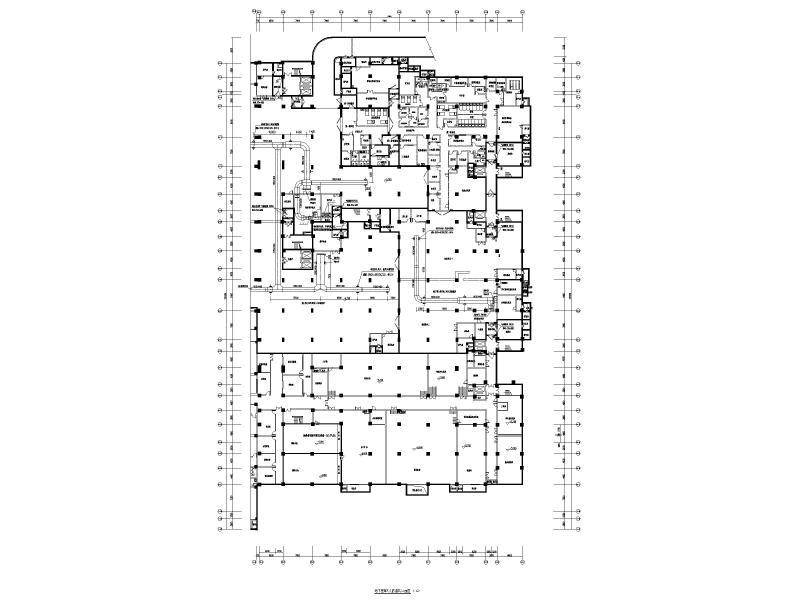

    人防地下室工程施工 - 4
  • 人防地下室工程施工 - 5
    人防地下室工程施工 - 5
  • 人防地下室工程施工 - 6
    人防地下室工程施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
