梁粘贴钢板加固表示方法说明(CAD)

该附件是 梁粘贴钢板加固表示方法说明(CAD) ,共有1页。
1、梁粘贴钢板加固在加固平面图中的局部标注是指在梁端支座顶面及跨中底面位置标注因抗弯承载力不足而需粘贴的钢板规格。局部标注格式如:100×4(A),则表示标注部位(跨中底面或梁端顶面)所需粘贴钢板的宽度为100mm,厚度为4mm,括号内的字母表示截面大样类型。本图中,跨中截面(1-1)大样分A~C三种,梁端支座截面(2-2)大样分A~H八种。
2、当梁端支座粘贴碳钢板加固采用C、D、F四种截面形式时,需在钢板规格前加上所采用的粘贴方式。如2-200x4(C)则表示标注部位梁端所粘贴钢板需避开障碍放置在梁两侧,每侧粘贴钢板的宽度为200mm,厚度为4mm;1-200x4(C)则表示标注部位梁端所粘贴钢板需避开障碍放置在梁的其中一侧(具体位置由现场确定,且优先选择靠近梁的一侧),该侧粘贴钢板的宽度为200mm,厚度为4mm。
内容主要包含:
一、总则
二、梁粘贴钢板加固表示方法绘制说明
三、其它
次梁仅有抗弯承载力不足时的加固
梁端粘贴钢板遇剪力墙情况的处理
悬臂梁的加固

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

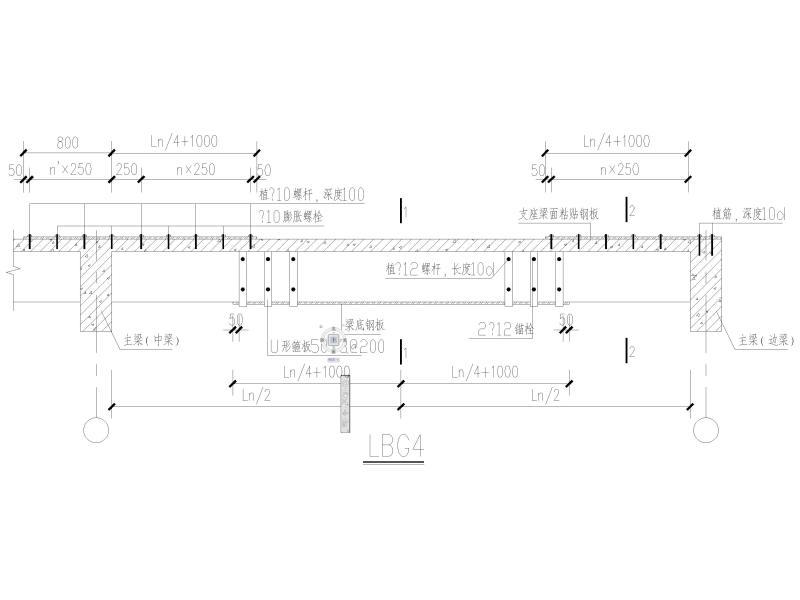

  • 梁加固表示方法 - 1
    梁加固表示方法 - 1

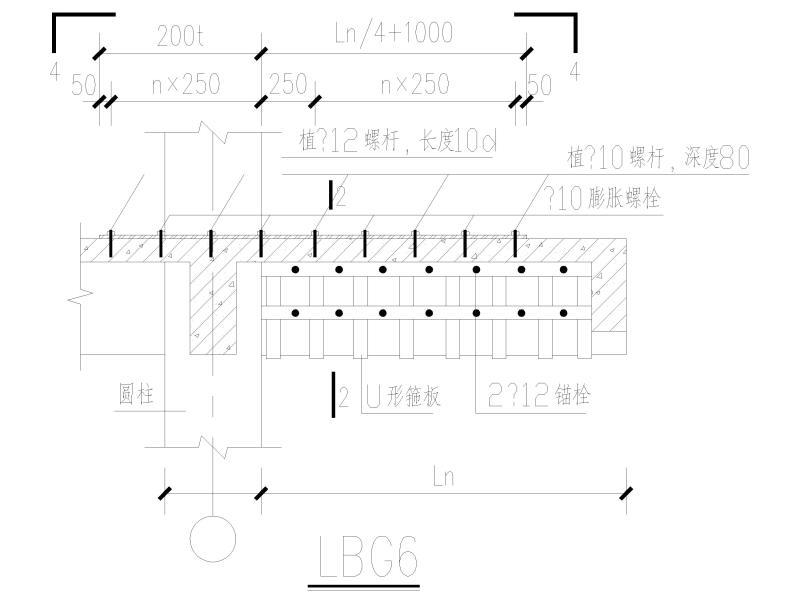

  • 梁加固表示方法 - 2
    梁加固表示方法 - 2

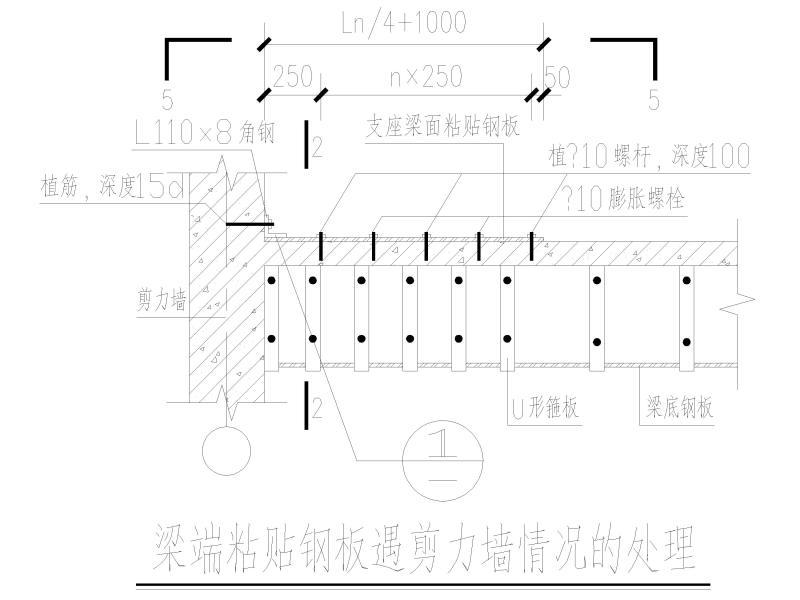

  • 梁加固表示方法 - 3
