扶壁式挡土墙结构大样及配筋CAD图纸2019

该附件是 扶壁式挡土墙结构大样及配筋图(CAD) ,共图纸9张,出图时间是。
内容主要包含:6m~10m扶壁式挡墙构造图、立面布置图、设计说明、钢筋混凝土扶壁式挡土墙尺寸表、扶壁式挡土墙横断面图、结构剖面详图、扶壁式挡土墙钢筋大样图、工程量列表...
图纸完整,各个细部构造、节点大样清晰,方便直接选用或者借鉴。

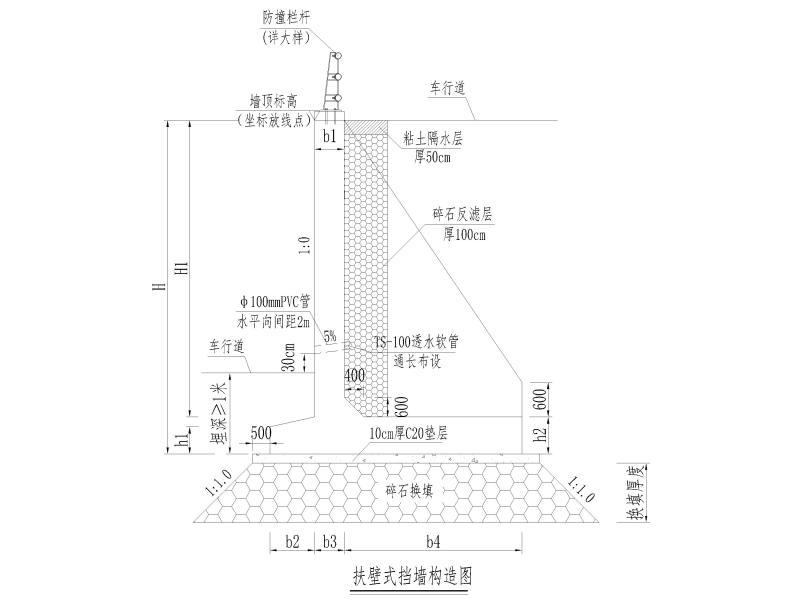

扶壁式挡墙构造图

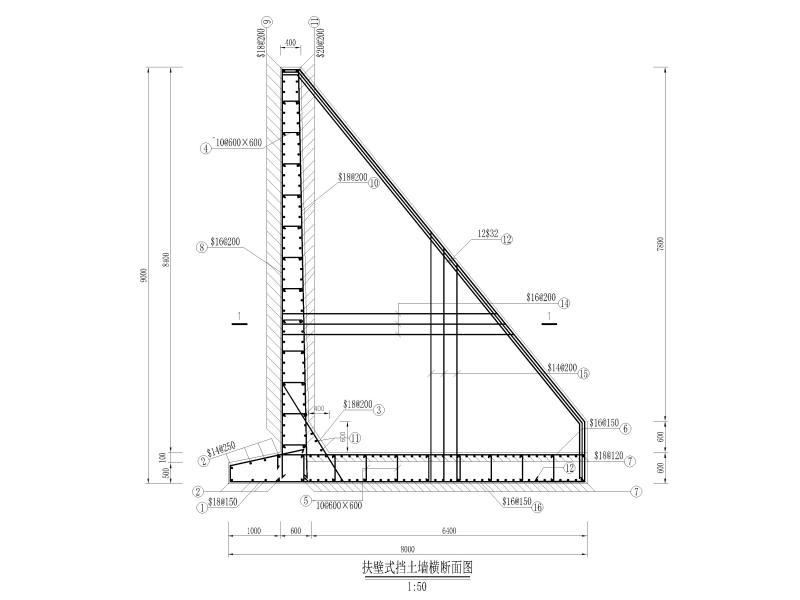

扶壁式挡土墙横断面图

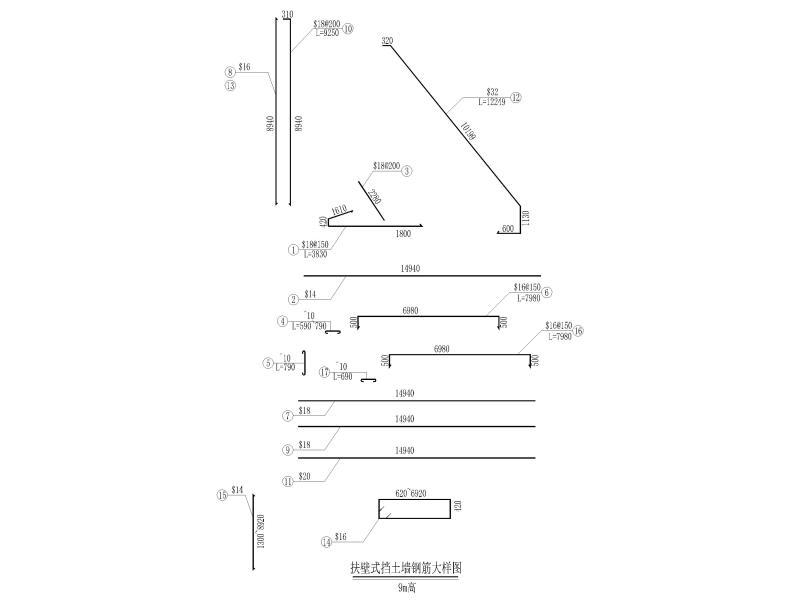

扶壁式挡土墙钢筋大样图
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 扶壁式挡土墙图纸 - 1
    扶壁式挡土墙图纸 - 1
  • 扶壁式挡土墙图纸 - 2
    扶壁式挡土墙图纸 - 2
  • 扶壁式挡土墙图纸 - 3
    扶壁式挡土墙图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
