1-20米后张法预应力砼T梁桥全套设计图纸cad构造图

附件详情

桥梁概况:
荷载等级:公路 - I级;桥面净宽:1x净14m。
上部结构采用预应力砼(后张)T梁;下部结构采用柱式台,桥台采用桩基础。
本桥平面位于R=3200.65m的右偏圆曲线上,桥面纵坡为双向2%,纵断面纵坡0.33%;桥台等角度布置。
......
设计于,共33张CAD设计图,附pdf版本。

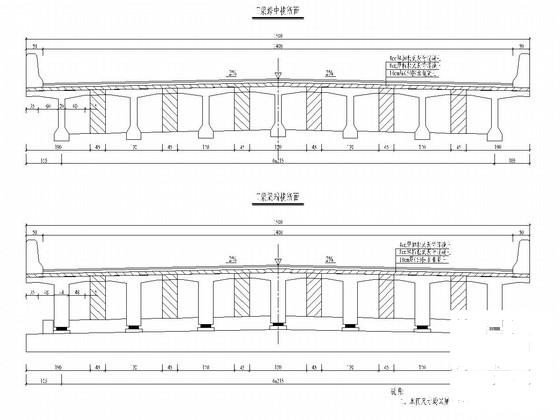

小桥横断面布置图

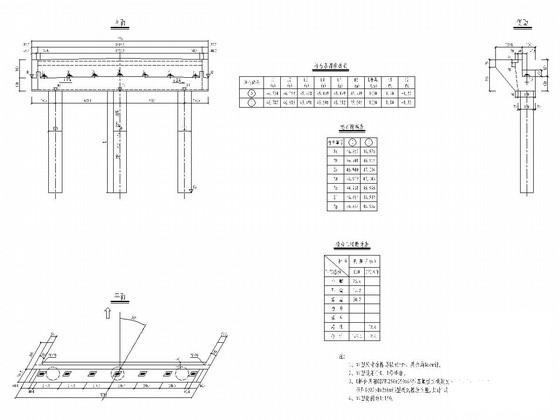

桥台一般构造图

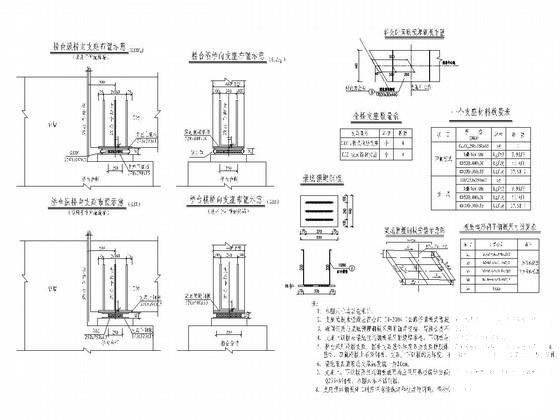

T梁支座及预埋件构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

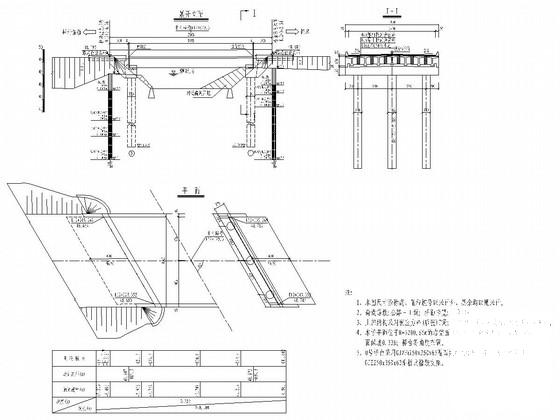

  • 后张法预应力砼设计图 - 1
    后张法预应力砼设计图 - 1
  • 后张法预应力砼设计图 - 2
    后张法预应力砼设计图 - 2
  • 后张法预应力砼设计图 - 3
    后张法预应力砼设计图 - 3
  • 后张法预应力砼设计图 - 4
    后张法预应力砼设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
