城市次干路拓宽改造工程交通施工图纸设计cad标志杆设计图

附件详情

本次道路设计主要将现状8米宽公路拓宽改造为24米,以衔接东侧改造后桥梁。
主要技术标准
1)道路设计等级:城市次干路
2)道路计算行车速度:40km/h
3)路面设计年限:沥青砼10年
4)路面结构设计标准轴载:100KN
……
设计范围道路现状基本无交通标志,本次需全部进行新建,主要有指路牌、全路段禁停标志、限速标志、减速让行标志、右侧通行标志等。
设于F杆上的禁令、指示标志圆盘直径不小于100cm;设于直杆上的禁令、指示标志圆盘直径及正方形边长不小于80cm,三角形边长不小于90cm。
……
共11张,。

标志杆设计图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

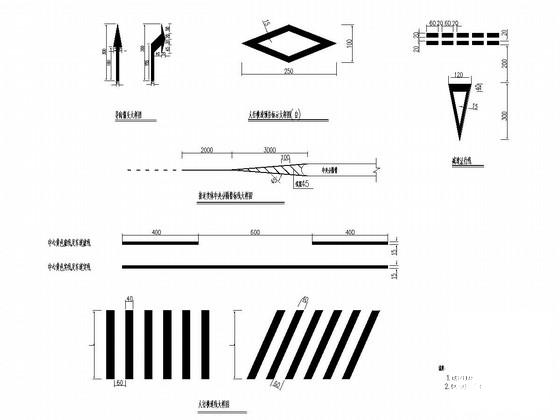

  • 城市次干路拓宽设计图 - 1
    城市次干路拓宽设计图 - 1

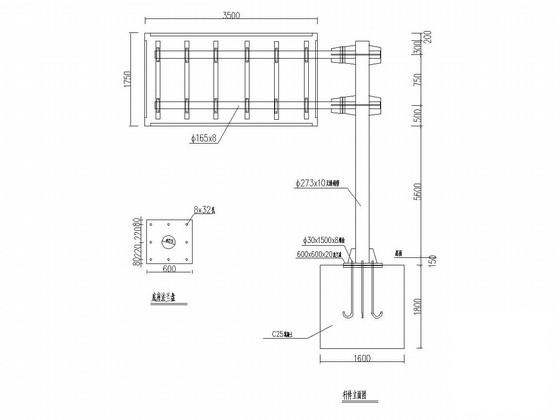

  • 城市次干路拓宽设计图 - 2
    城市次干路拓宽设计图 - 2
以上是部分截图,请下载附件后查看完整高清内容
